Описание
Блокировка полярности устройства вставки спутникового питания DirecTV

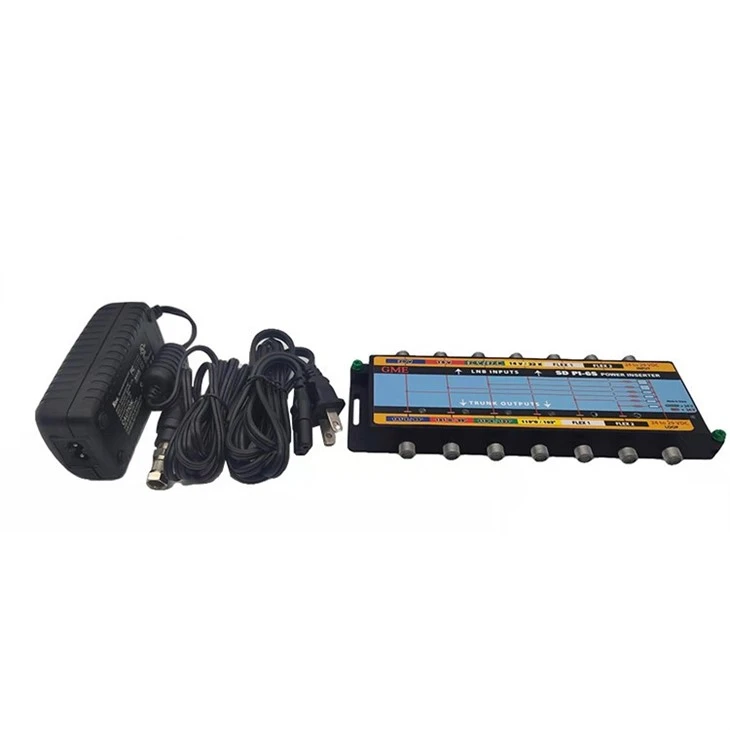

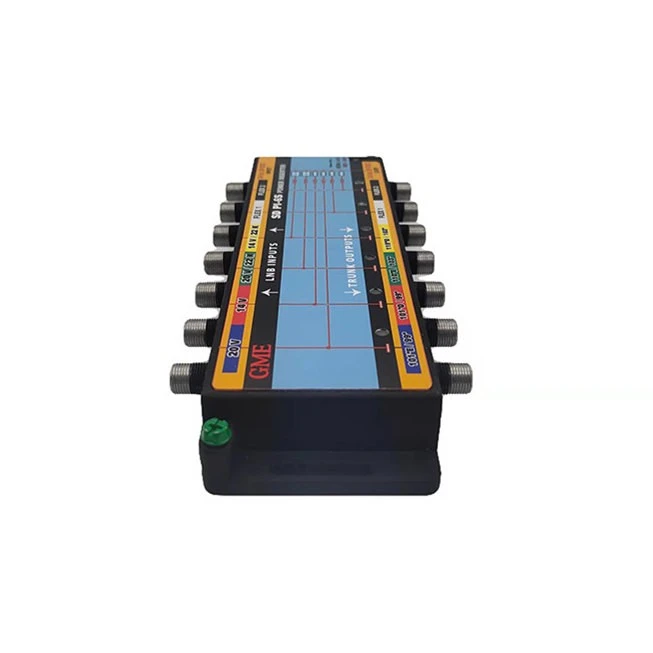

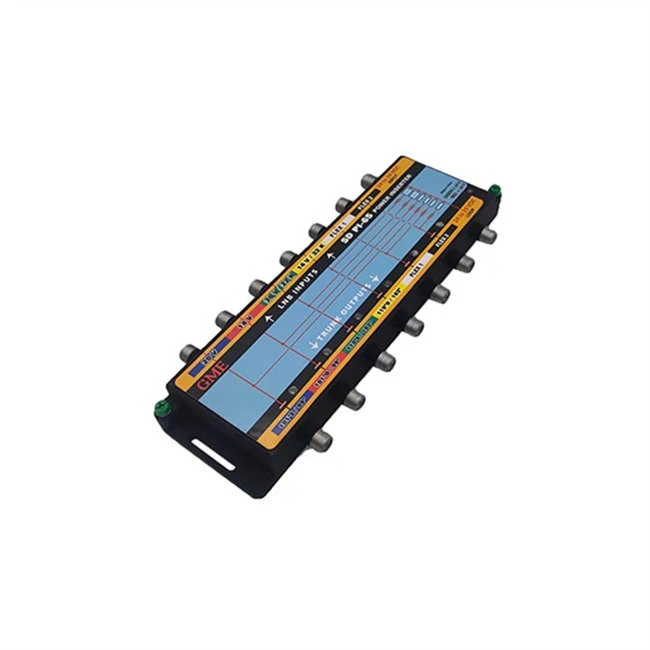

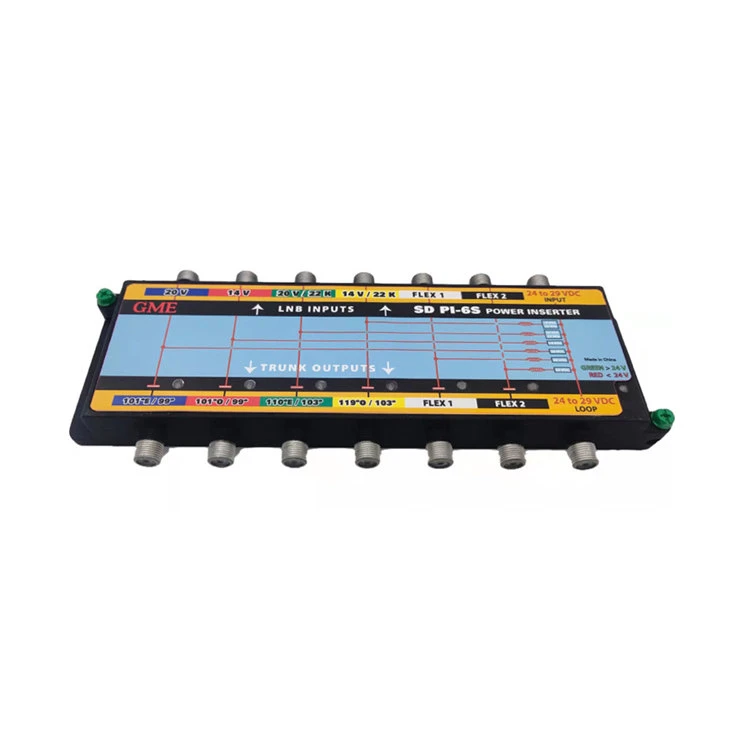

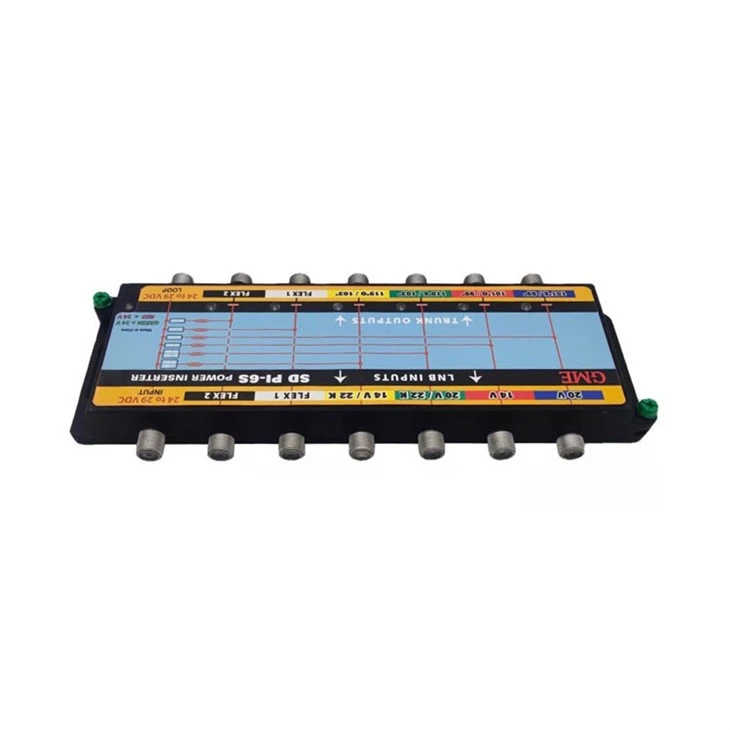

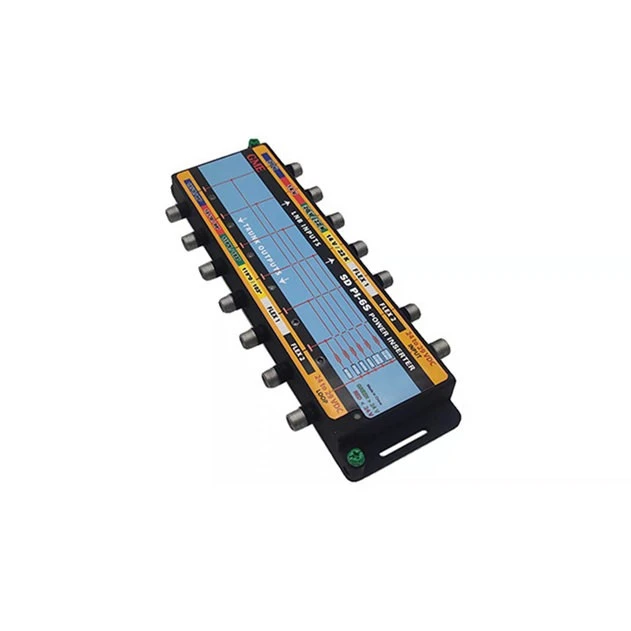

Модель SDPI6S питает LNB DIRECTV SL5, полярность блокирует четыре выхода антенны и обеспечивает два выхода 20 В для питания 95-градусного LNB на антенне DTV66E и возможной будущей полярности. Усилители с линейным питанием могут получать питание от блока питания. Всего от силового трансформатора с защитой от короткого замыкания подается постоянный ток в два ампера.
Ситуация
Сигналы от антенны DIRECTV® (4) полярности SLSP-F SlimLine® с SL5 LNB, антенной DTV66E 95° и возможной 6-й полярностью необходимы для нескольких переключателей.
Решение
Модель SD PI-6S питает LNB DIRECTV® SL5, полярность фиксируется на четырех выходах антенны и обеспечивает 20 В FLEX1 и 13 В на входах FLEX2 для питания 95-градусного LNB на антенне DTV66E или других LNB.
Функции
◆ Полоса пропускания DIRECTV SL5 Ka/Ku от 250 до 2150 МГц.
◆ Питание от адаптеров питания PI-29 или PS242000A.
◆ Поддержка SL5, SL3 и LNB Worldview.
◆ Компактный корпус: расстояние между буквами SCTE в помещении 1 дюйм.
◆ Индикатор уровня напряжения, встроенный в КРАСНЫЙ/ЗЕЛЕНЫЙ цвет.
Спецификация
|
Место происхождения: Гуандун, Китай. |
|||
|
Номер модели: GDINS-001 (SD PI-6S) |
|||
|
ЭЛЕМЕНТ |
ТИПИЧНЫЙ |
QCLIMIT |
УСЛОВИЯ ИСПЫТАНИЙ |
|
ЧАСТОТА. ДИАПАЗОН |
|
|
250-2150 МГц |
|
Вносимые потери |
|||
|
|
-1,0 дБ |
-1,5 дБ МАКС. |
250-2150 МГц |
|
ИЗОЛЯЦИЯ |
|||
|
МЕЖДУ ПОРТОМ |
-40 дБ |
-35 дБ МИН. |
250-2150 МГц |
|
ВОЗВРАТНЫЕ ПОТЕРИ |
|
|
|
|
ВВОД/ВЫВОД |
-12 дБ |
-10 дБ МИН. |
250-2150 МГц |
|
ВХОДЫ ПИТАНИЯ ПОСТОЯННОГО ТОКА |
|||
|
ПОРТ №1 (20 В, 101 градус и 99 градус) |
|
20±0,5 В постоянного тока |
@50–350 мА |
|
ПОРТ №2 (14 В, 101 градус и 99 градус) |
|
13,5±0,5 В постоянного тока |
@50–350 мА |
|
ПОРТ №3 (22 кГц, 20 В, 110 градусов и 103 градуса) |
|
20±0,5 В постоянного тока (+22кГц) |
@50–350 мА |
|
ПОРТ №4 (22 кГц, 14 В, 119 градусов и 103 градуса) |
|
13,5±0,5 В постоянного тока (+22кГц) |
@50–350 мА |
|
ПОРТ №5 (ГИБКИЙ ПОРТ 1) |
|
20±0,5 В постоянного тока |
@50–350 мА |
|
ПОРТ №6 (ГИБКИЙ ПОРТ2) |
|
20±0,5 В постоянного тока |
@50–350 мА |
|
ХАРАКТЕРИСТИКИ СИГНАЛА 22 КГЦ |
|||
|
ЧАСТОТА |
|
22±4 кГц |
|
|
РАБОЧИЙ ЦИКЛ |
|
±50﹪ |
<24,0 В постоянного тока |
|
УРОВЕНЬ |
|
400 мВпик-п МИН. |
>24,0 В постоянного тока |
|
ЦВЕТ ИНДИКАТОРА ПИТАНИЯ |
|
КРАСНЫЙ |
|
|
СООТВЕТСТВУЕТ: |
|
ЗЕЛЕНЫЙ |
|
|
ПЕРЕКЛЮЧЕНИЕ ПИТАНИЯ |
|
24 В-29 В постоянного тока |
ПЕРЕКЛЮЧЕНИЕ ПИТАНИЯ |
|
ВХОД |
|
100–240 В переменного тока / 50/60 Гц |
ВСЕ ПОРТЫ |
|
ВЫХОД |
|
24 В постоянного тока/2,08 А |
ВСЕ ПОРТЫ |
|
ИМПЕДАНС |
|
75 Ом |
(6) SCTE ВНУТРЕННИЙ F |
|
РАЗЪЕМ |
|
ТИП "F" ЖЕНСКИЙ |
|
|
КОЛИЧЕСТВО ВХОДНЫХ/ВЫХОДНЫХ ПОРТОВ |
|
|
|
Профиль компании

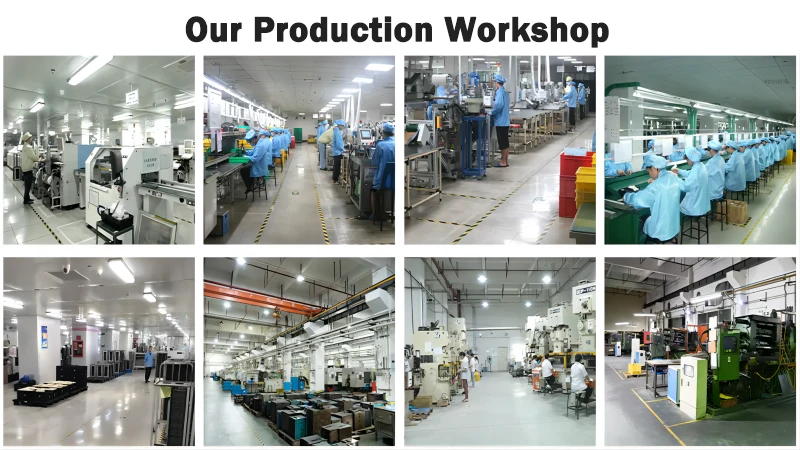

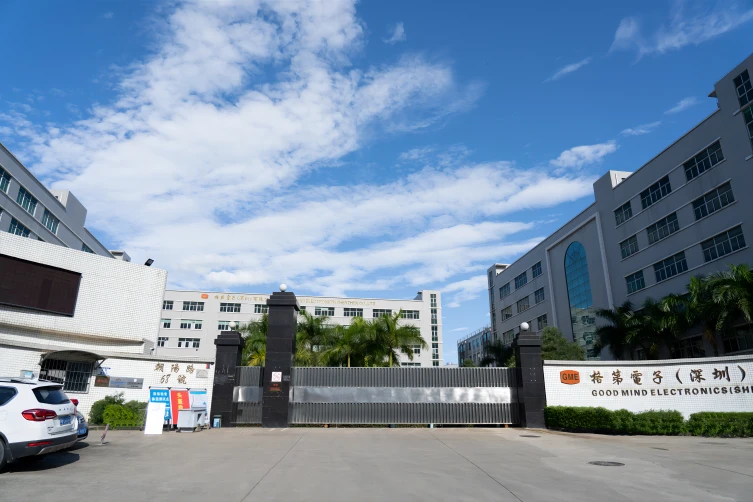

Компания Goodmind Electronics (Shenzhen) Co., Ltd. была основана в 1992 году с уставным капиталом в 18 миллионов долларов США. Собственный завод расположен в Шэньчжэне и насчитывает более 1000 сотрудников. Это высокотехнологичное предприятие, объединяющее исследования и разработки, производство, продажи и обслуживание. Компания специализируется на профессиональной производственной компании в области антенн / сетевых коммуникаций / Bluetooth / AV-аксессуаров / умного дома / автомобильных аксессуаров. Завод является вертикально интегрированным. Завод имеет центр обработки пластмасс, штамповки металла, литья под давлением цинка, SMT, DIP и сборочный центр. Компания обладает сильным финансовым потенциалом, профессиональной командой исследований и разработок, превосходным производственным оборудованием и экономичным производством, а также стремится создавать высококачественную продукцию-для клиентов.
Как работает устройство подачи спутниковой энергии?
Устройство Satellite Power Inserter подключается между спутниковым ресивером и спутниковой антенной. Он получает питание от спутникового ресивера по коаксиальному кабелю, а затем передает это питание на LNB по тому же кабелю. Эта мощность необходима LNB для усиления и преобразования принимаемых спутниковых сигналов в форму, пригодную для использования в приемнике.
Какова цель устройства подачи спутниковой энергии?
Основная цель устройства подачи спутникового питания — обеспечить питание LNB, необходимое для его работы. Без питания, подаваемого устройством вставки, LNB не сможет усиливать слабые сигналы, принимаемые со спутниковой антенны.
Как установить устройство Satellite Power Inserter?
Установка устройства вставки спутникового питания обычно проста. Сначала отсоедините коаксиальный кабель от спутникового ресивера. Затем подключите один конец коаксиального кабеля к входному порту устройства вставки, а другой конец — к выходному порту устройства вставки с маркировкой «to LNB» или аналогичной. Наконец, подключите блок питания устройства вставки к розетке и убедитесь, что устройство вставки питания получает питание.
Часто задаваемые вопросы
Вопрос: Могу ли я использовать любое устройство Satellite Power Inserter со своей спутниковой системой?
О: Крайне важно использовать устройство подачи спутникового сигнала, совместимое с вашей спутниковой системой и конвертером. Убедитесь, что устройство вставки обеспечивает правильное напряжение и ток, необходимые для вашего LNB, поскольку использование несовместимого устройства вставки может повредить LNB или привести к ухудшению качества сигнала.
Вопрос: Можно ли использовать устройство подачи спутникового питания на открытом воздухе?
Ответ: Хотя устройства подачи спутникового питания обычно предназначены для использования внутри помещений, существуют защищенные от атмосферных воздействий модели, которые можно использовать на открытом воздухе. Если вам необходимо установить устройство для вставки на открытом воздухе, убедитесь, что вы используете защищенный от атмосферных воздействий корпус или крышку, чтобы защитить его от непогоды и предотвратить повреждение водой.
Вопрос: Где я могу приобрести устройство для вставки спутникового питания?
О: Спутниковые устройства подачи питания можно приобрести в различных розничных магазинах электроники, в интернет-магазинах и у поставщиков спутникового оборудования. Прежде чем совершать покупку, обязательно выберите надежного продавца и убедитесь, что устройство вставки совместимо с вашей спутниковой системой.
