Описание

Коммерческий аудио-видео модулятор GM55 был разработан для обеспечения совместимости соседних каналов и точности частоты FCC Docket 21006. Этот недорогой модулятор поддерживает полную выходную мощность 55 дБмВ на любом отдельном канале ОВЧ, среднего, диапазона или супердиапазона. Модулированные каналы могут быть вставлены в любой неиспользуемый канал в замкнутой системе MATV или SMATV.

Высококачественная внешняя модуляция и регуляторы уровня радиочастот гарантируют долгие годы надежной работы. Модулятор поставляется со всеми предустановленными внутренними-настройками и смещением FCC Docket 21006, которые входят в стандартную комплектацию и не требуют дополнительных затрат.

Превосходная фильтрация рудиментарной боковой полосы для систем соседних каналов
Полный выходной сигнал +55 дБмВ
Низкий уровень побочных гармоник на выходе
Высокоточный кварцевый генератор для низких, средних и высоких частот.
Генератор Agile PLL с DIP-переключателем для супердиапазона.
Профессиональное качество изображения
Доступно на каналах со 2 по 36.

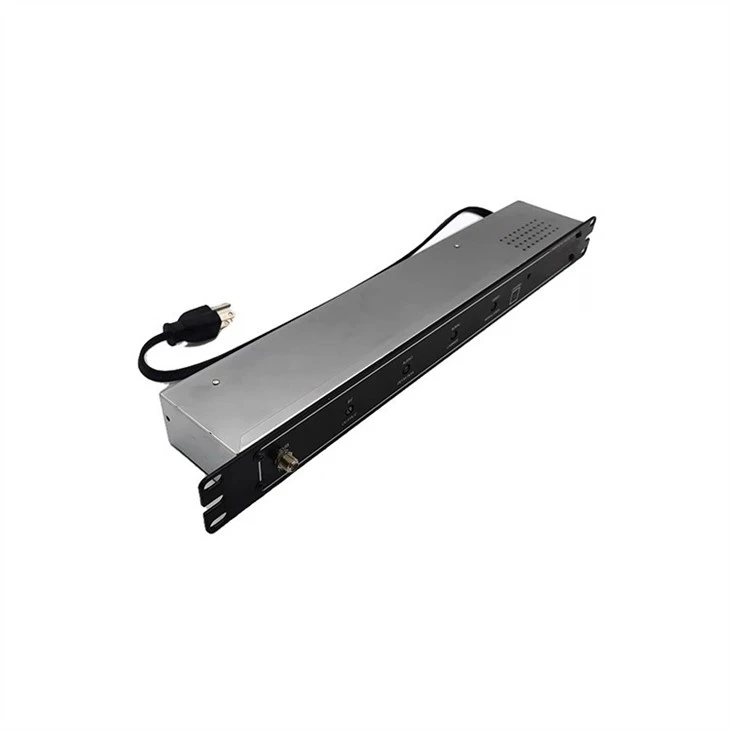

Передняя панель - контрольная точка -30 дБ

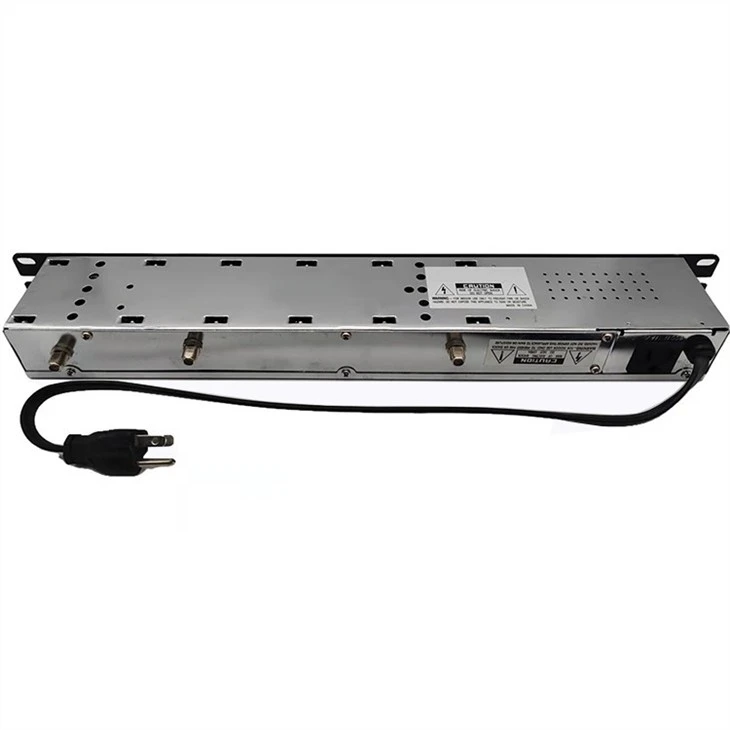

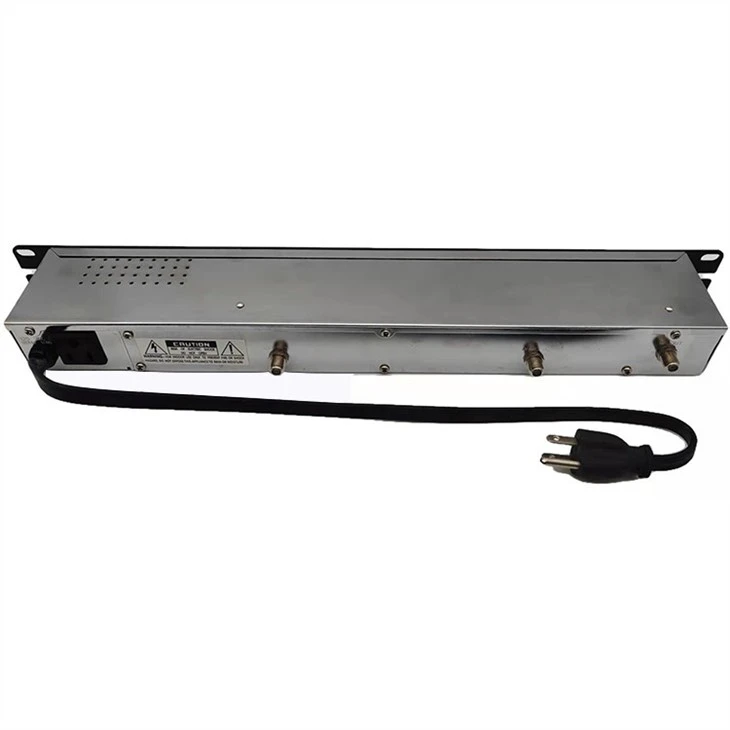

Удобная розетка переменного тока на задней панели
Международные модели доступны по специальному заказу.

Спецификация

Место происхождения: Гуандун, Китай.
Номер модели: GDM-016 (GM55)
РФ		ВИДЕО
Каналы:	T8~T11, 2~36, A-I и J-W,FCC, смещения Docket 21006, доступны заводские настройки, смещения HRC и IRC	Входной уровень:	минимум 5 В p-p для модуляции 87,5 %
Выходной уровень:	от 45 до 58 дБмВ, плавная регулировка с передней панели	Тип ввода:	Негативная синхронизация композитного видео
Выходное сопротивление:	75 Ом	Визуальный C/N:	60 дБ при полосе пропускания 4 МГц
Соотношение аудио/видео:	а. Каналы ниже 216 МГц (CH.13): плавная регулировка от -7 до -18 дБ.	Частотный ответ:	±1,5 дБ (от 30 Гц до 4 МГц)
Соотношение аудио/видео:	б. Super Band: регулируется от 12 до 18 дБ с шагом 2 дБ.	Гул и шум:	-60 дБ при модуляции 87,5%
Стабильность частоты:	±10 кГц (5 кГц в воздушном диапазоне) (Соответствует FCC Docket 21006)
Ложный вывод:	60 дБ ниже несущей видео
АУДИО		ОБЩИЙ
Входное сопротивление основной полосы:	600 Ом несимметричный	Входная мощность:	108–125 В переменного тока, 60 Гц, 20 Вт
Входной уровень основной полосы:	0,5 В p-p для отклонения 25 кГц	Рабочая температура:	от -10 градусов до 50 градусов
Предварительное-акцент:	75 микросекунд	Размеры:	19"L x 21/4"D x 13/4"H
Плоскостность:	1,5 дБ (от 50 Гц до 15 кГц)	Масса:	4,3 фунта.
Разделение видео/аудио:	4,5 МГц	Разъемы:	Тип «Ф».
