Описание

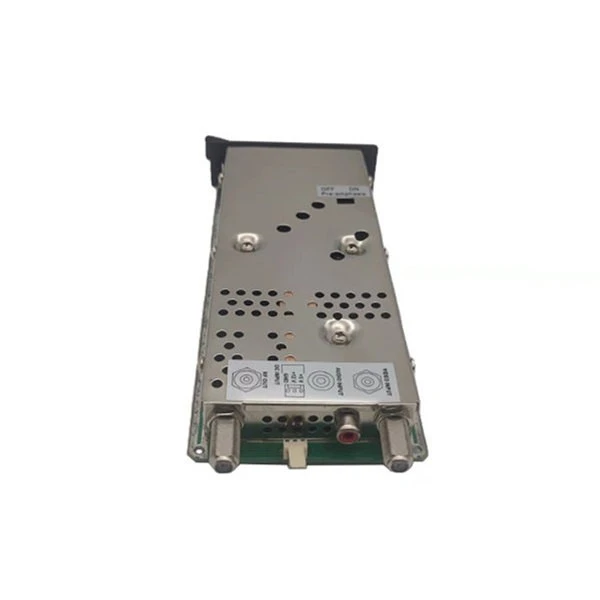

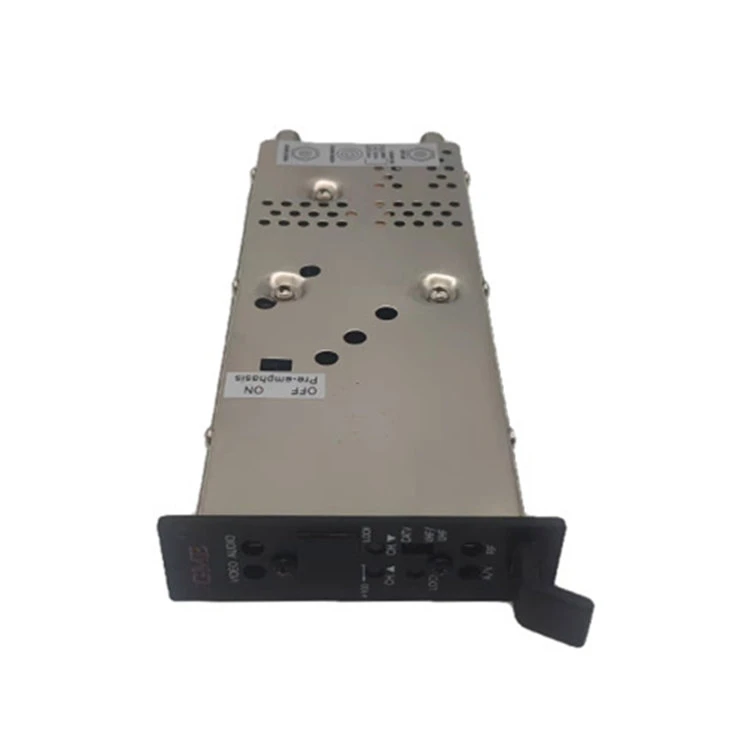

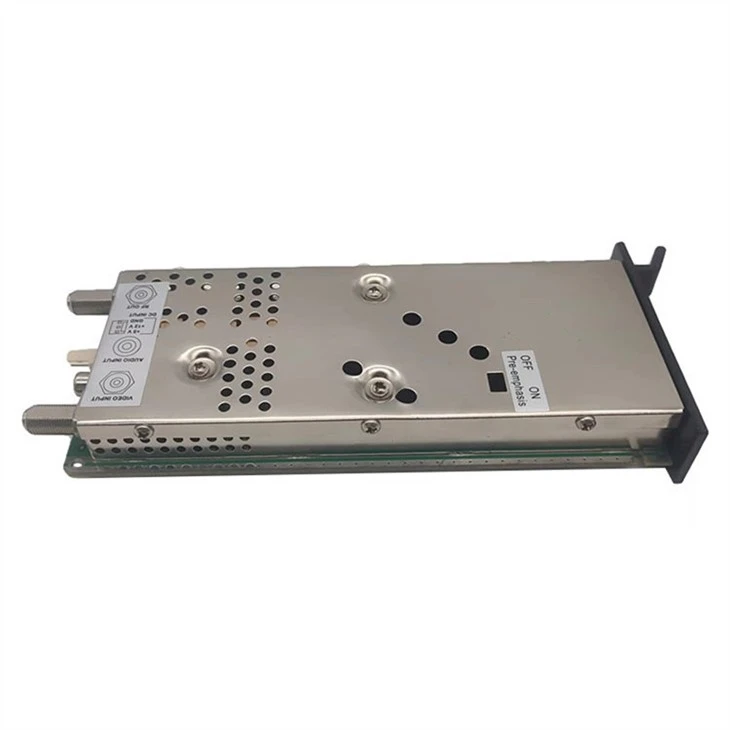

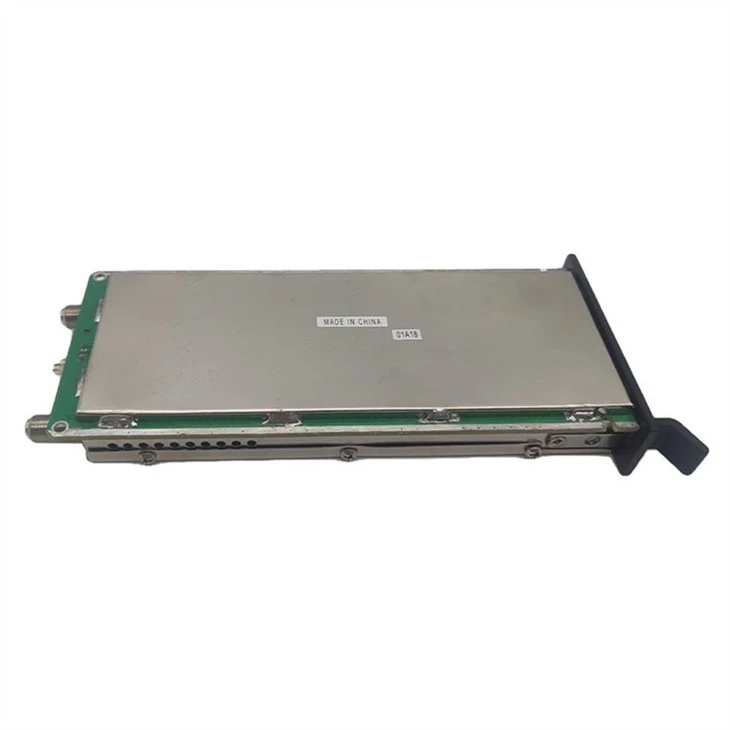

Модульный модулятор телевизионных каналов с быстрой перестройкой частоты MATCM-45 — это телевизионный модулятор CATV/TV с регулируемой частотой и качеством ретрансляции с синтезированной фазовой автоподстройкой частоты. Двойное преобразование и превосходная ПАВ-фильтрация обеспечивают совместимость соседних каналов и отсутствие паразитных выходных сигналов. MATCM-45 обеспечивает выходной уровень 45 дБ в диапазоне от 50 до 864 МГц, включая частоты кабельного телевидения и телевидения. Конфигурацию распределения каналов можно изменить с помощью кнопок вверх/вниз, расположенных на передней панели.
- Двойное гетеродинное преобразование
- Минимум 45 дБмВ при 50–864 МГц
- Фильтры автоматического разделения полос для превосходного соотношения несущей и шума
- ПАВ фильтрованный
- Поддерживает ТВ, кабельное телевидение, частоту и функцию блокировки.
- Смещение частоты FCC с автоматической настройкой
- Переключатель отключения предварительного-предыскажения, доступный с боковой панели, для подачи композитного стереосигнала BTSC.
Спецификация
|
Место происхождения: Гуандун, Китай. |
|||
|
Номер модели: ГДМ-007 (МАТЦМ-45) |
|||
|
ЭЛЕМЕНТ |
ТИПИЧНЫЙ |
QCLIMIT |
УСЛОВИЯ ИСПЫТАНИЙ |
|
RF ВЫХОД |
|||
|
Частотный диапазон |
|
|
54 - 864 МГц |
|
Смещение частоты FCC |
|
Автоматический |
+12.5КГц, +25КГц или нет в зависимости от требований для каждого канала +12.5КГц: CATV CH14–16 CH25–41 CH43-53 +25KГц: CATV CH.42 CH98–99 |
|
Выходные каналы |
|
|
Кабельное телевидение: CH.2 - CH.135 TV (ОВЧ)-CH.2–CH.13 (UHF).CH.14–CH.78 |
|
Выходной уровень |
|
+45 дБмВ Мин. |
|
|
Контроль выходного уровня |
|
>10 дБ |
|
|
Выходное сопротивление |
|
75 Ом |
|
|
Несущая частота изображения |
|
65 кГц |
|
|
Меж - несущая частота |
|
65 кГц |
|
|
Коэффициент несущей P/S |
|
-11 - -30дБ Мин. |
|
|
Частота соседнего канала (-4,5 МГц) |
|
-60 дБ Мин. |
Превышение диапазона регулировки усиления |
|
Неравномерность полосы пропускания |
|
61,5 дБ P/V Макс. |
|
|
Ложное- |
|
|
@Выходной уровень установлен 45 дБмВ |
|
В группе |
|
-60 дБ Мин. |
Соотношение аудио/видео @-15 дБн |
|
Вне диапазона |
|
-58 дБ Мин. |
@ 54 - 864 МГц |
|
Избирательность канала |
|
|
Соотношение аудио/видео @-15 дБн |
|
Fv - 6.00 МГц |
|
55 дБ Мин. |
|
|
Fv - 3.58 МГц |
|
55 дБ Мин. |
|
|
Fv - 2.42 МГц |
|
55 дБ Мин. |
|
|
Fv - 1.50 МГц |
|
55 дБ Мин. |
|
|
ФВ- 1.25МГц |
|
30 дБ Мин. |
|
|
Интермодуляционные искажения |
|
57 дБн Мин. |
Визуальная несущая @ 45 дБмВ |
|
3 тона 920 бит |
|
|
Слуховая несущая @-15дБн Fa +3.58МГц @-17дБн |
|
Остаточная FM |
<2 KHz |
|
Пиковое отклонение при диапазоне 10 кГц |
|
НЕСУЩАЯ / ШУМ |
|
60 дБ Мин. |
|
|
Выходные обратные потери |
|
-3 дБ Мин. |
@54 - 864МГц |
|
ВХОД |
|||
|
ВИДЕО |
|
|
|
|
Входное сопротивление видео |
|
75 Ом |
|
|
Максимальная глубина модуляции видео |
|
87,5 % Мин. |
Входной уровень 0,8 В (пик)-пик |
|
Видеовход с модуляцией 87,5% |
|
1+0.4 , -0,3 В (размах) |
|
|
Задержка C/L |
|
0±50 нс |
Видео модуляция 87,5%, тестовый сигнал с TSG95 NTSC NTC7 cmpst. |
|
Дифференциальная Дхаза |
|
Меньше или равен 5 градусам |
Тестовый сигнал с TSG95 NTSC NTC7 cmpst. |
|
Возвратные потери видеовхода |
|
-18 дБ Мин. |
До 4,2 МГц |
|
АУДИО |
|
|
|
|
Сопротивление аудиовхода |
|
10 Ком |
Разбалансировать |
|
Отклонение звука |
|
260 мВ (СКЗ) Макс. |
@±25 кГц ПК внутривенный/800 Гц тон |
|
Предварительное-аудио акцентирование |
|
75 сек. |
Выбран переключатель ВЫКЛ/ВЫКЛ. |
|
ОБЩИЙ |
|||
|
Тип разъема: ВИДЕО ВХОД/РЧ ВЫХОД |
|
ТИП F |
|
|
Тип разъема: АУДИО ВХОД |
|
ТИП RCA |
|
|
Вход питания постоянного тока-т |
|
|
|
|
+12В/280 мА |
|
±0,2 В постоянного тока |
|
|
+5В/400 мА |
|
±0,2 В постоянного тока |
|
|
Рабочая температура |
|
|
@ О градусов До +50 градусов |
|
Размер |
|
|
Ш (2,5 см) * В (8,9 см) * Г (21,5) |
|
Масса |
|
|
0,38 кг |
