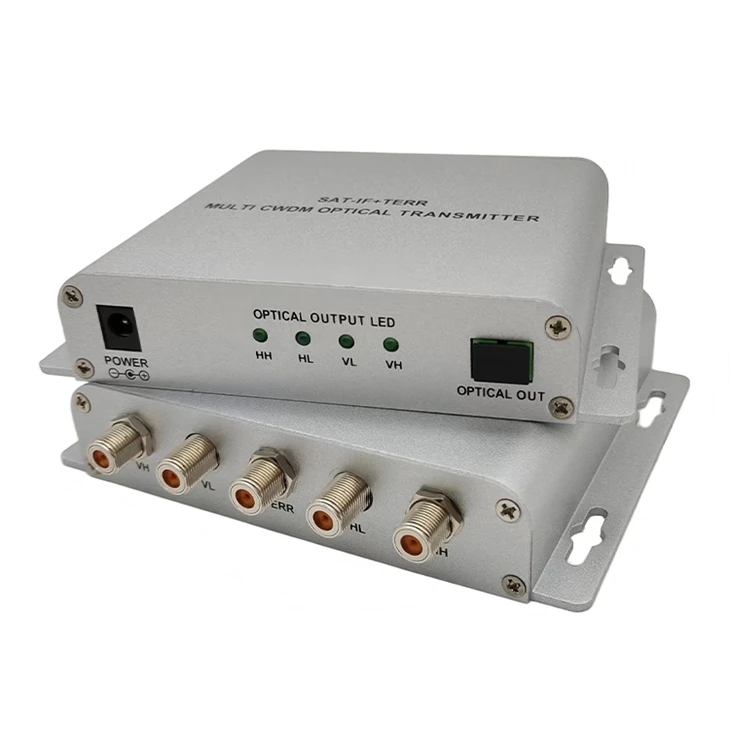

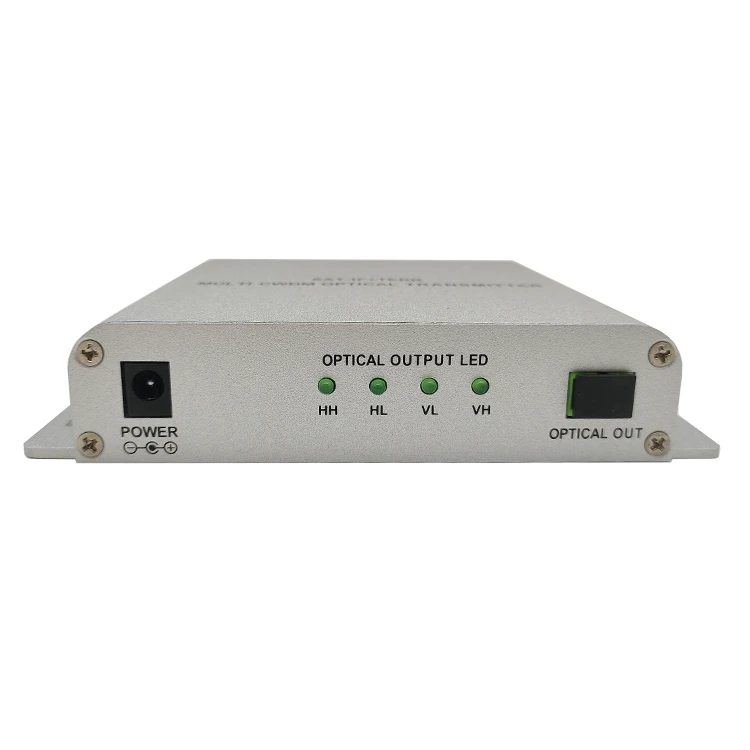

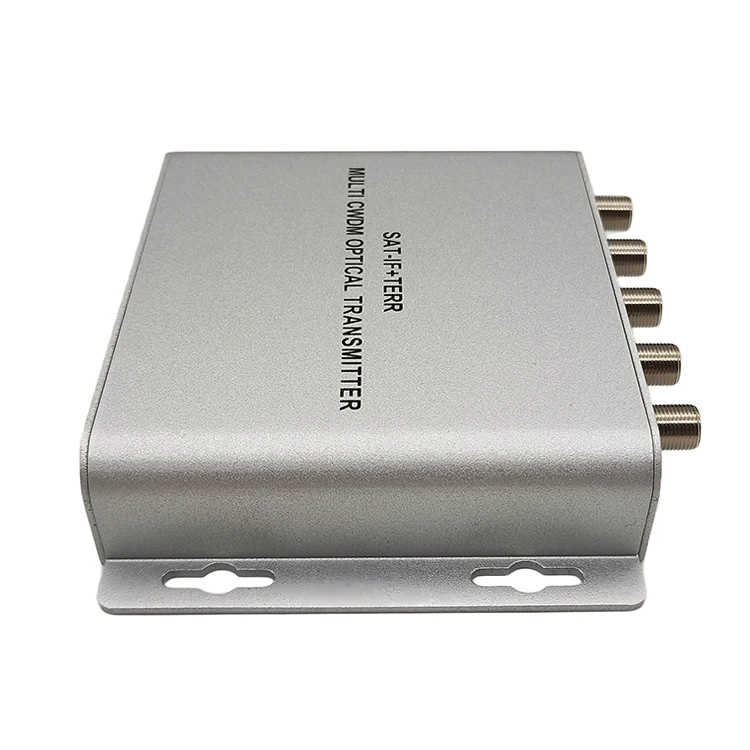

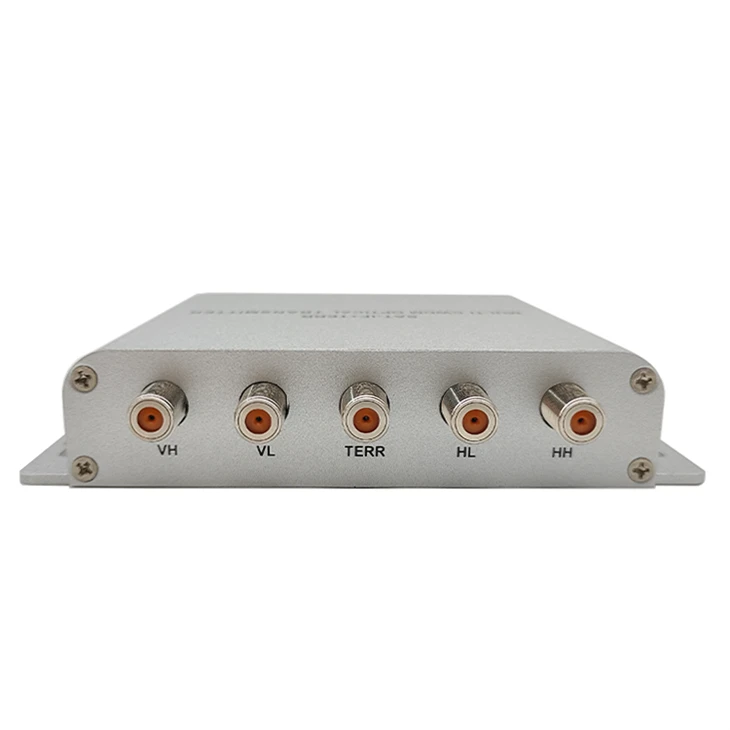

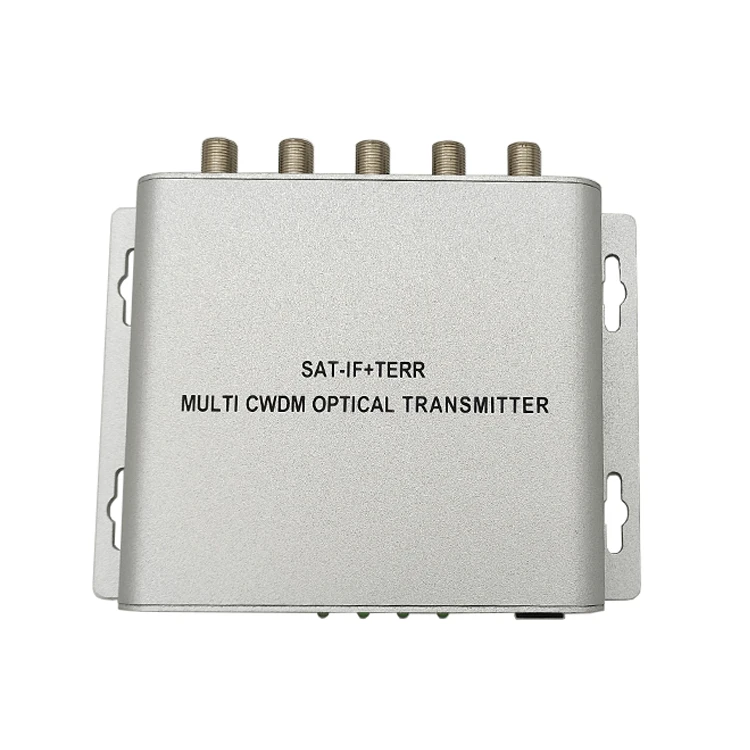

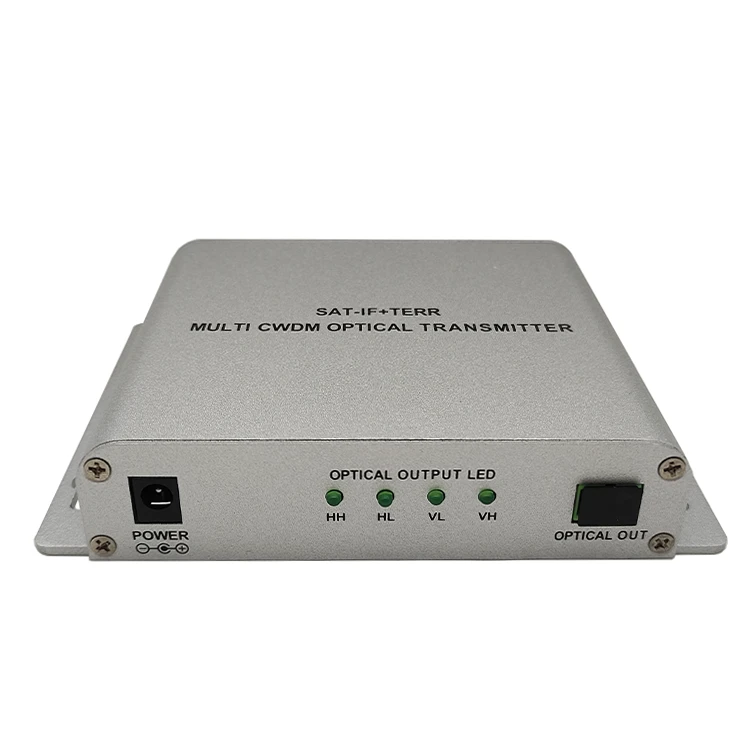

Оптический передатчик SAT-IF+TERR MULTI CWDM поддерживает вход много-канальных спутниковых промежуточных частот и радиочастотных сигналов наземного телевидения, использует технологию мультиплексирования с грубым разделением по длине волны для преобразования составных радиочастотных сигналов в оптические-длины волн оптические сигналы, обеспечивая высокую-оптическую передачу телевизионных сигналов на большие-расстояния и экономию оптоволокна-.
Функции
- Предназначен для спутниковой оптической системы.
- Широкий диапазон рабочих частот: 47-2150 МГц
СБ-IF: 950–2150 МГц
Кабельное телевидение: 47 МГц~860 МГц
- Отличная линейность и плоскостность
- Использование 1-жильного одномодового волокна с высокими обратными потерями
- Использование активных устройств GaAs-усилителей
- Технология сверхмалого шума
- Сборка-в CWDM с использованием коаксиального компактного лазера DFB
- Выходы 13/18 В, 0/22 кГц для работы LNB
- Распределение до 32 оптических узлов
Спецификация
|
Оптический параметр |
TERR+SAT-IF параметр |
||
|
Оптические обратные потери |
Больше или равно 45 |
Частотный диапазон |
47~2150 МГц |
|
Выходная оптическая мощность |
4x+3дБм |
Плоскостность |
±1.5 |
|
Оптический разъем |
СК/АПК |
Выходной уровень (АРУ) |
Больше или равно 80±5@TERR Больше или равно 78±10@SAT-ЕСЛИ |
|
Выходная оптическая длина волны (нм) |
1510-1570 |
C/R |
Больше или равно 52 |
|
Другой параметр |
ОГО |
Больше или равно 65 |
|
|
РЧ-разъем |
Ж-женщина |
СТВ |
Больше или равно 62 |
|
Источник питания |
DC-24В |
Возвратная потеря |
Больше или равно 12 |
|
Потребляемая мощность (Вт) |
<6 |
Точность 22 кГц |
22±4 |
|
Размеры (мм) |
143x110x28.8 |
Блок питания конвертора |
13/18 |
