Обзор продукта
В оптическом усилителе GCA 6051-YZ используется хорошо-известное высокоэффективное-эрбиевое-ко-волоконное волокно с двойной оболочкой и малошумящий лазер накачки. Он имеет надежную схему и эффективную конструкцию рассеивания тепла. Максимальная общая выходная мощность всей машины может достигать +36 дБм, она поддерживает до 32 выходов с дополнительным оптическим переключателем, CWDM и радиочастотным обнаружением. Он предоставляет программное обеспечение для управления сетью по протоколу SNMP и управление сетью WEB, подходящее для усиленной передачи нисходящего оптического сигнала на длине волны 1550 нм в сети FTTH.
Блок-схема
Параметры техники
|
Элемент |
Единица |
Параметры техники |
Примечание |
|
|
Рабочая полоса пропускания |
нм |
1545 - 1565 |
||
|
Диапазон оптической входной мощности |
дБм |
-5-+10 |
||
|
Максимальная выходная оптическая мощность |
дБм |
36 |
||
|
Стабильность выходной мощности |
дБм |
±0.5 |
||
|
Коэффициент шума |
дБ |
Меньше или равно 6,0 |
Оптическая входная мощность 0 дБм |
|
|
Возвратные потери |
Вход |
дБ |
Больше или равно 45 |
|
|
Выход |
дБ |
Больше или равно 45 |
||
|
Тип оптического разъема |
СК/АПК ЛК/УПК |
|||
|
C/N |
дБ |
Больше или равно 50 |
Условия испытаний согласно GT/T 184-2002. |
|
|
С/СТВ |
дБ |
Больше или равно 63 |
||
|
C/CSO |
дБ |
Больше или равно 63 |
||
|
Напряжение питания |
V |
160 В переменного тока - 250 В (50 Гц), 48 В постоянного тока |
||
|
Потребляемая мощность |
W |
Меньше или равно 65 |
|
|
Диапазон рабочих температур |
степень |
-10 - +45 |
|
|
Диапазон температур хранения |
степень |
-30 - +70 |
|
|
Максимальная рабочая относительная влажность |
% |
Макс. 95% без конденсации |
|
|
Измерение |
мм |
437(L)×442(W)×44(H) |

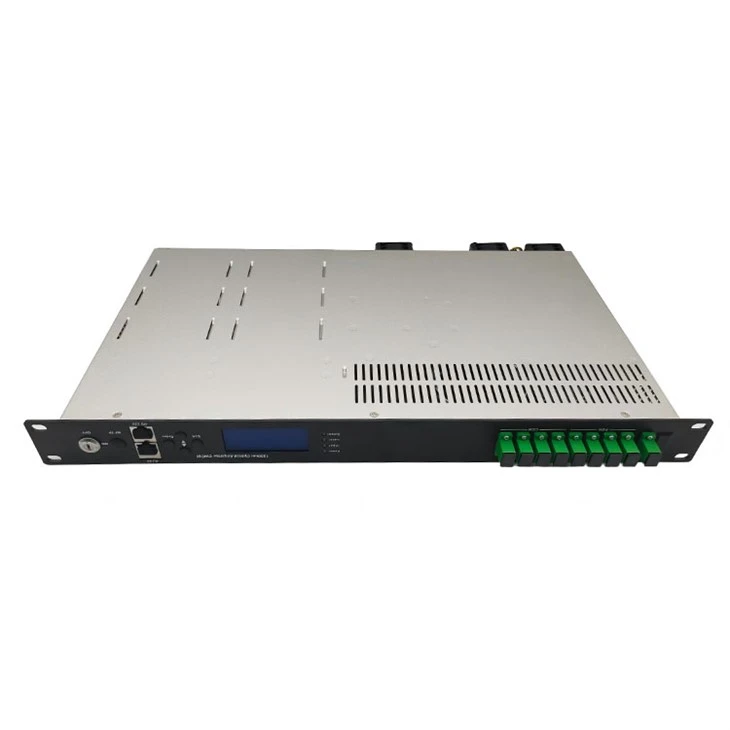

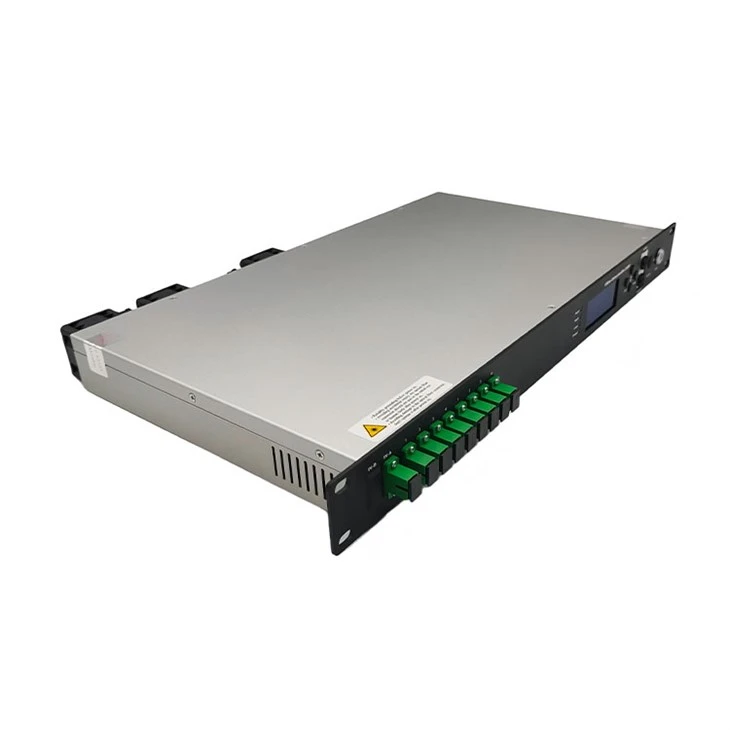

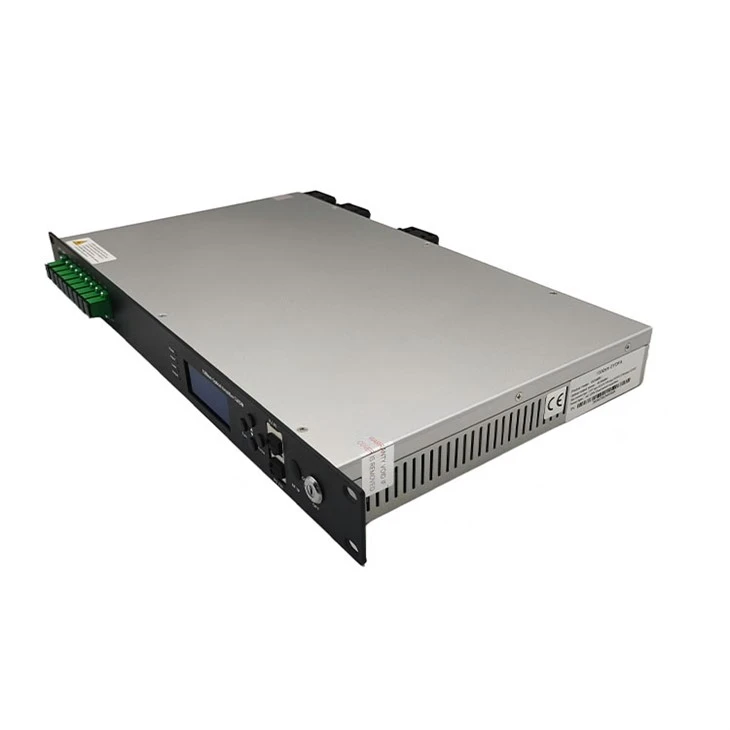

Описание передней панели
|
1. Индикатор питания: работает один импульсный источник питания – желтый; работают два импульсных блока питания – зеленый. |
|
2. Индикатор входной оптической мощности: этот индикатор загорается, когда входная оптическая мощность превышает -10 дБм. |
|
3. Индикатор рабочего состояния насоса: красный свет означает, что насос не работает, но параметры машины в норме; мигающий красный свет означает, что машина сломалась, причину неисправности см. в меню сигналов тревоги на дисплее; зеленый свет означает, что насос работает нормально |
|
4. Индикатор выходной оптической мощности: этот индикатор загорается, когда выходная оптическая мощность превышает +10дБм. |
|
5. 160×32-точечный- матричный ЖК-экран |
|
6. Отображение кнопки выхода или отмены меню настройки. |
|
7. Отобразите кнопку «вверх» или «увеличение» меню настройки. |
|
8. Отобразите кнопку «вниз» или «уменьшение» меню настройки. |
|
9. Отобразите клавишу ввода меню настройки. |
|
10. Клавиша переключения лазера накачки: «ВКЛ» означает, что лазер накачки открыт, а «ВЫКЛ» означает, что лазер накачки закрыт. Перед включением питания убедитесь, что ключ находится в положении «ВЫКЛ». После прохождения само-тестирования поверните ключ в положение «ВКЛ» в соответствии с отображаемым сообщением. |
|
11. Вход оптического сигнала |
|
12. Выход оптического сигнала |

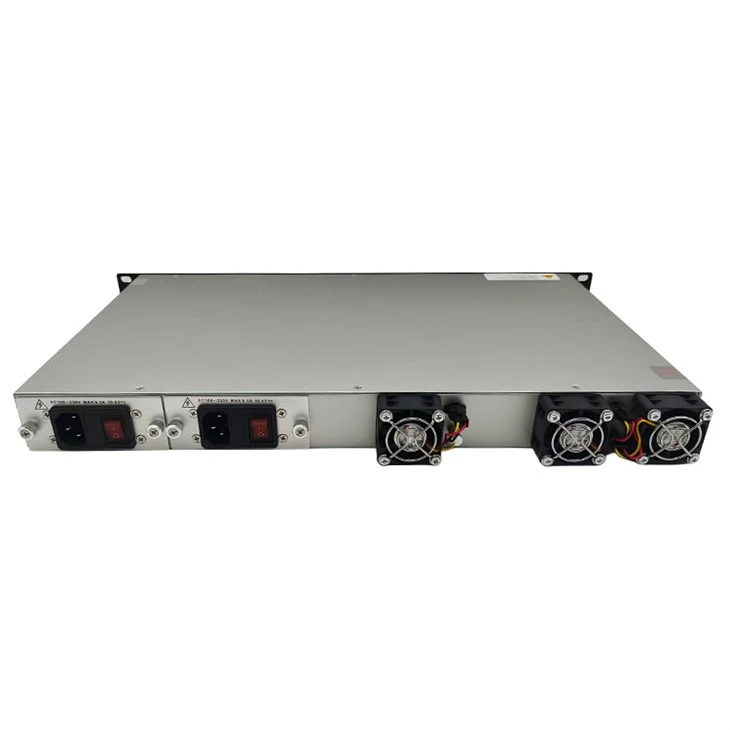

Описание задней панели
|
1. Выход вентилятора. |
2. Интерфейс RS232. |
|
3. Входной порт источника питания переменного тока 220 В 1. |
4. Предохранитель источника питания 1. |
|
5. Выключатель электропитания 1. |
6. Входной порт источника питания переменного тока 220 В 2. |
|
7. Предохранитель источника питания 2. |
8. Выключатель питания 2. |
|
9. Шпилька заземления шасси. |
10. Интерфейс локальной сети |
