Описание

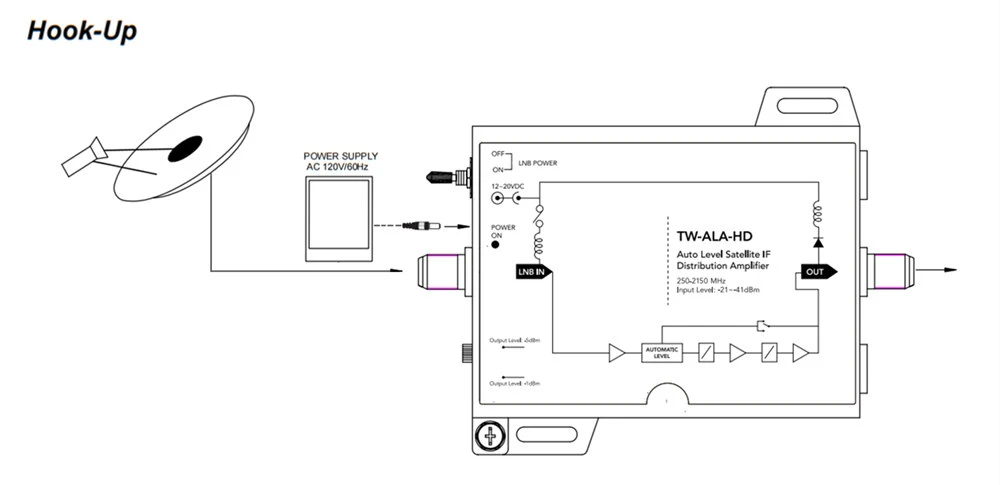

Усилители TW-ALA-HD обрабатывают транспондеры DBS для распределения по коаксиальному кабелю. Схема автоматического контроля уровня обеспечивает постоянную выходную мощность -1 дБм и -5 дБм во входном диапазоне 20 дБ. Входной диапазон компенсирует такие переменные установки, как значение ответвления и расстояние кабеля. Выходной уровень -1 дБм и -5 дБм хорошо работает в каскадах усилителей. Усиление дополняется компенсацией наклона 10 дБ. Модель TW-ALA-HD Усилитель-распределитель спутниковой ПЧ с автоматическим выравниванием включает в себя источник питания и внутренний диплексер для питания LNB. Переключатель ВКЛ/ВЫКЛ управляет питанием LNB от входного RF-порта. Светодиод указывает на то, что LNB будет питаться от RF-входа. Диодное управление питанием позволяет питать усилитель от разъема питания или от входного или выходного разъема «F».

Спецификация

Место происхождения: Гуандун, Китай.
Номер модели: GDAMP-020 (TW-ALA-HD)
ЭЛЕМЕНТ	ТИПИЧНЫЙ	ПРЕДЕЛ КК	УСЛОВИЯ ИСПЫТАНИЙ
ДИАПАЗОН ЧАСТОТ	250 -2150 МГц
ПРИРОСТ
@ВХОДЫ НИЖЕ ПОРОГА ALC	31 дБ	28 дБ МИН.
	34 дБ	33 дБ МИН.
	39 дБ	38 дБ МИН.
	43 дБ	41 дБ МИН.
	± 0,1 дБ	± 0,2 дБ
ПЛОСКОСТНОСТЬ
ВОЗВРАТНЫЕ ПОТЕРИ
ВХОД	- 10 дБ	- 8 дБ МИН.
ВЫХОД	- 12 дБ	- 10 дБ МИН.
ШУМ ЦИФРА	6 дБ	7 дБ МАКС.
ВЫХОДНОЙ УРОВЕНЬ		-1 дБм и -5 дБм	32 ТРАНСПОНДЕРА

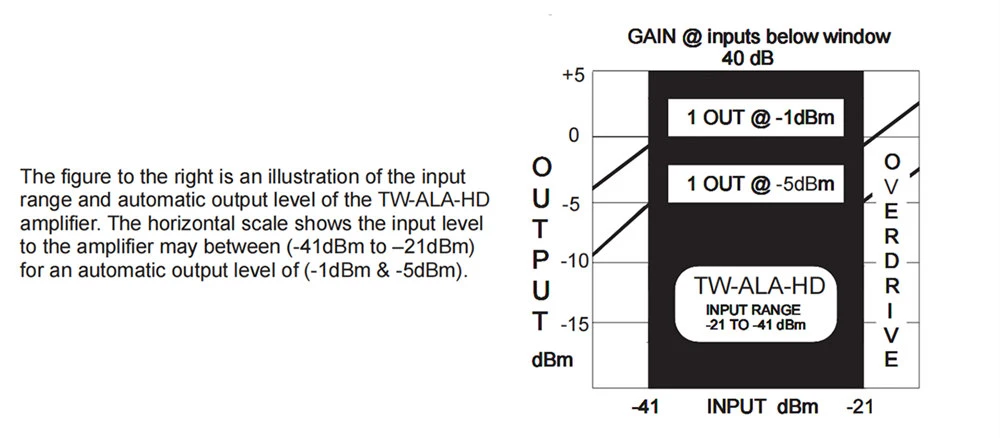

ВХОДНОЙ УРОВЕНЬ		-21 ~ -41 дБм	@ -1 дБм и -5 дБм ВЫХОД
МОЩНЫЕ ХАРАКТЕРИСТИКИ
НАПРЯЖЕНИЕ		18 В постоянного тока
ТЕКУЩИЙ		600мА
РАЗЪЕМ		ТИП «Ф»	ВСЕ ПОРТЫ
ИМПЕДАНС		75 Ом	ВСЕ ПОРТЫ
РАБОЧАЯ ТЕМПЕРАТУРА		от -20 градусов до +50 градусов
АДАПТЕР ПИТАНИЯ
ВХОД		120 В переменного тока/60 Гц
ВЫХОД		18 В постоянного тока / 600 мА
