Описание

Усилитель линейного питания DBS, OTA, CATV от 54 до 2150 МГц с прямым усилением 14 дБ и пассивным возвратом поддиапазона.

СИТУАЦИЯ

Сигналы DBS и CATV или Over The Air необходимы в нескольких местах, подключенных через коаксиальный кабель.

РЕШЕНИЕ

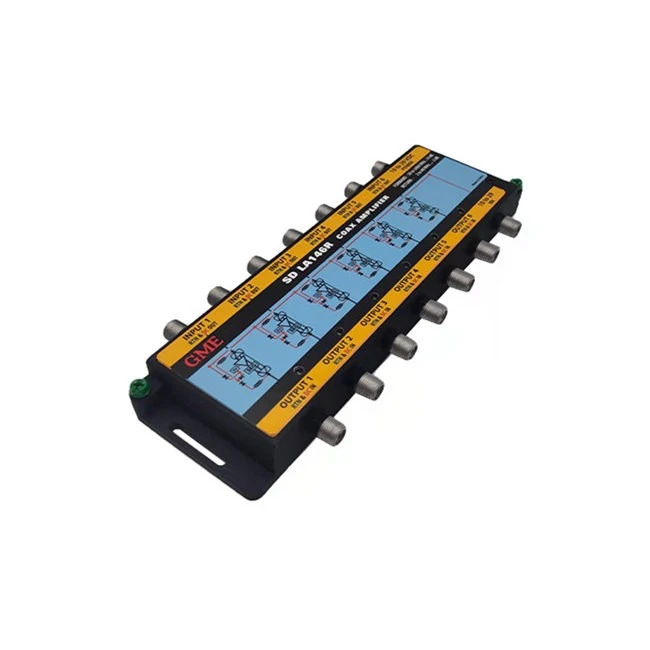

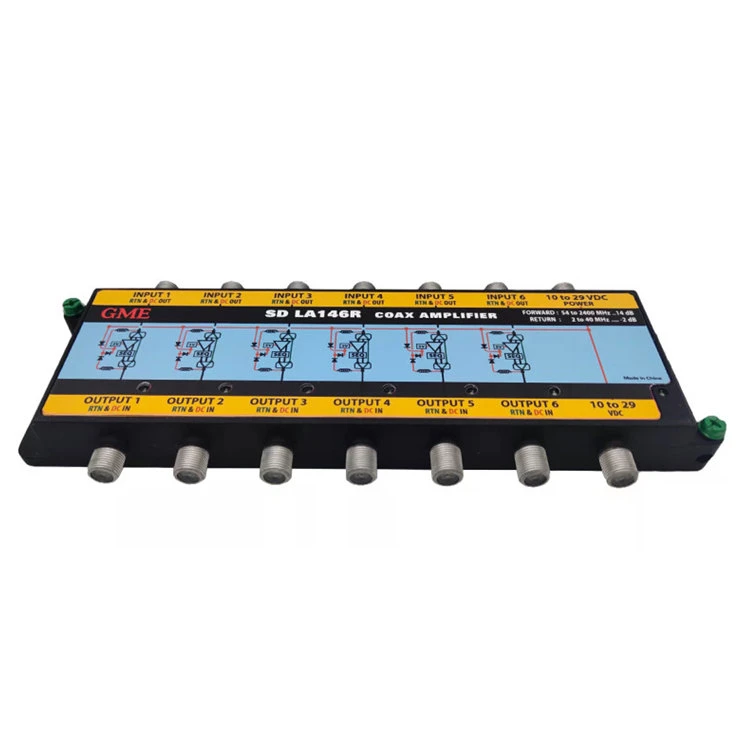

Коаксиальный усилитель модели LA146R с 6 входами и обратным каналом может получать питание по коаксиальной линии от каждого выходного радиочастотного разъема. Модель LA146R-T включает внешний источник питания для прямого питания. Функция энергосбережения позволяет усилителю эффективно работать при напряжении от 12 до 29 В.

Спецификация

Место происхождения: Гуандун, Китай.
Номер модели: GDAMP-038 (LA146R)
Элемент	Мин	Введите	Макс	Единица	Состояние
Количество входов		6			САТ 1–СБ 6
Количество выходов		6			ВЫХОД 1–ВЫХОД 6
Диапазон входных частот	250		2150	МГц
Прибыль в 2150	13		15	дБ
Наклон от 250 до 2150 МГц	3	4	5	дБ
Номинальное сопротивление		75		Ω
Возвратные потери (вход и выход)			-10	дБ	250 – 2150 МГц
Изоляция	30			дБ	С сигналом, подаваемым на любой вход, и выходом в качестве опорного; изоляция, измеренная на всех остальных выходах, будет больше, чем 30 дБн от 250 до 2150 МГц.
ВЛАСТЬ
Источники питания					Два источника питания 20 В, 1 А.
Напряжение, подаваемое на выходные разъемы	10		28	В постоянного тока	Каждый отдельный усилитель будет работать в соответствии со спецификациями при подаче напряжения на каждый выходной разъем усилителя. присутствует на входном разъеме за вычетом падения на диоде
Напряжение на входных разъемах	10		28	В постоянного тока	Каждый отдельный усилитель будет работать в соответствии со спецификациями при подаче напряжения на входной разъем. Напряжение не появится на выходном разъеме.
20 Вольт подаются на порт постоянного тока LNB		20			Это напряжение будет питать все шесть усилителей, и 20 В будут присутствовать на входном разъеме каждого усилителя. Нет напряжения будет присутствовать на выходном разъеме.
20 Вольт подается на порт DC AMP					Это напряжение будет питать все шесть усилителей. На входе или выходе усилителей не будет напряжения.
20 Вольт подается на порт постоянного тока LNB		20		В постоянного тока	20 В, поданное на порт DCLNB, пройдет через порт постоянного тока.
От порта DC AMP к току порта постоянного тока	1.5			A
Пиковое приложенное напряжение			28	В постоянного тока	Должен сохраняться при применении к любому или всем портам в течение менее или равного 24 часам.
Диапазон пропускания постоянного тока	0		1.5	A
Сопротивление постоянному току			0.2	Ом	Не распространяется на кабель.
Падение напряжения постоянного тока			0.4	В постоянного тока	Не распространяется на кабель.
DiSEq
Диапазон частот DiSEqC	17.6	22	26.4	кГц	Должен пройти без деградации и искажений.
Диапазон частот DiSEqC	17.6	22	26.4	кГц	См. спецификацию Eutelsat DiSEqC 2.0.
Импеданс устройства DiSEqC	1000			Ω	Импеданс устройства относительно земли. Во всем диапазоне частот DiSEqC
DiSEqC через импеданс			1	Ω	Импеданс устройства на проходном пути. Во всем диапазоне частот DiSEqC.
Управляющие слова ETC для переключения 13/18					Должен пройти без деградации и искажений. Их присутствие не должно влиять на работу радиочастот.
Управляющие слова ETC для переключения 13/18					См. технические характеристики распределительного блока EchoStar 13/18.
