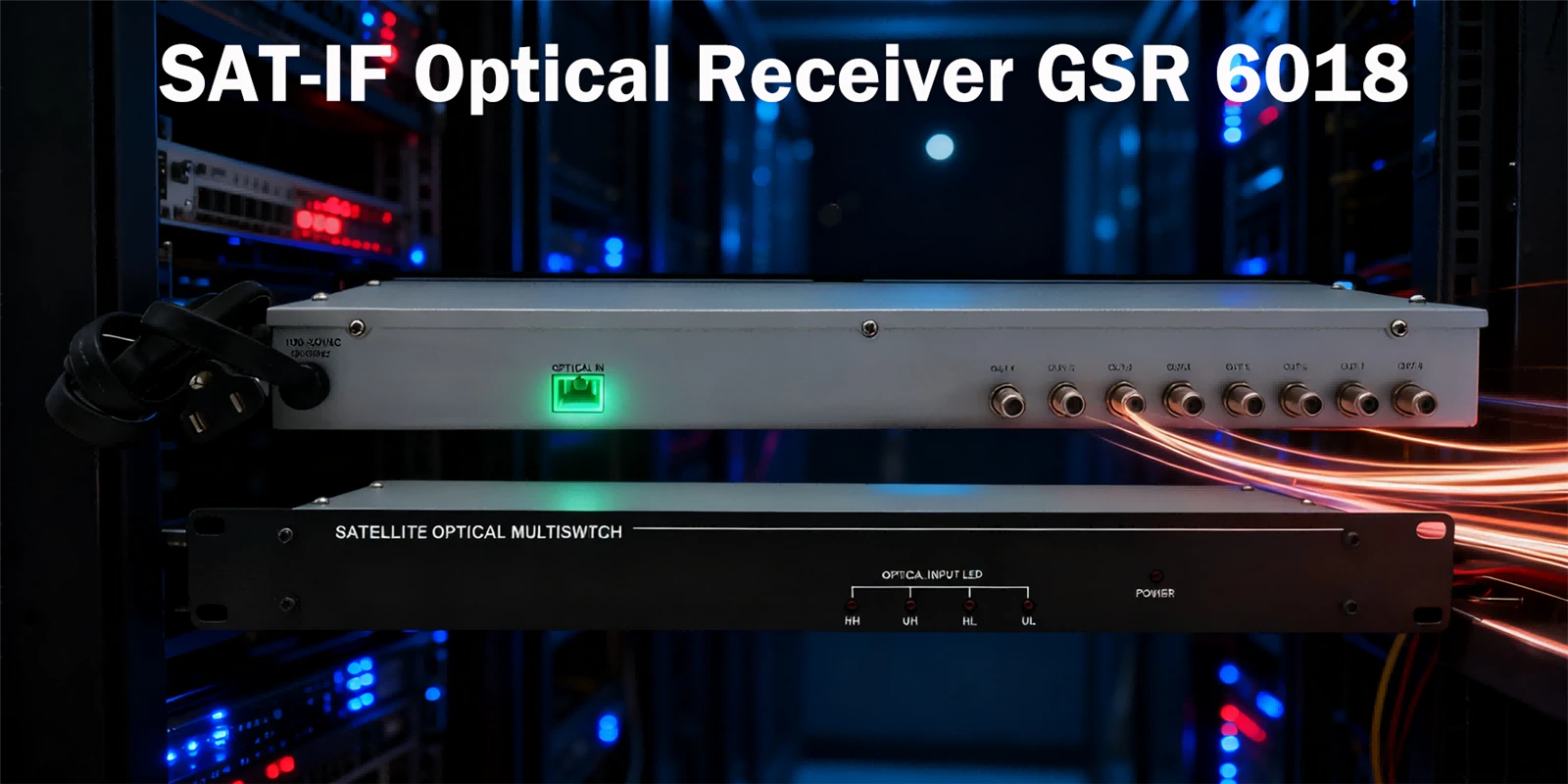

Оптический приемник SAT-IF

Details

ГСР 6018
Мультисвитч FTTB
поддержка 8 портов RF выхода
Обеспечить постоянный тон 22 кГц

Category

Оптическое кабельное телевидение

Share to

Send Inquiry

Функции

Предназначен для спутниковой оптической системы.
Широкий диапазон рабочих частот: 45-2150 МГц
Отличная линейность и плоскостность
Широкий диапазон входной оптической мощности
Использование 1-жильного одномодового волокна с высокими обратными потерями
Использование активных устройств GaAs-усилителей
Технология сверхмалого шума
Сборка-в CWDM с использованием высокого линейного PD
Встроенная-оптическая функция АРУ

Спецификация

Оптический параметр		Параметр TERR+SAT-IF
Чувствительность (А/Вт)	Больше или равно 0,9	Частотный диапазон	45~2150 МГц
Получите оптическую мощность	-18-+3 -10-0 (АРУ)	Плоскостность	±1.5
Оптические обратные потери	Больше или равно 45	Изоляционная перекрестная поляризация	-25 дБ мин. (950~2150 МГц)
Получить длину волны (нм)	1510-1570	Изоляция от выхода к выходу	-28 дБ мин (950~2150 МГц) -14 дБ мин (40~806 МГц)
Оптический разъем	СК/АПК	Затухание в полосе задерживания	15 дБ мин. Ant-порт @ 950 МГц 15 дБ мин. спутниковый порт @ 806 МГц
Другой параметр		LHCP/RHCP	14,0 ~ 15,0 В постоянного тока
Источник питания	DC-24В	Размеры	19"(L) x 5.5"(D) x 1.75"(H)
Потребляемая мощность (Вт)	<6	Входная мощность	110~240 В переменного тока, 50/60 Гц
Размеры (мм)	143x110x28.8	Выходное сопротивление	75Ω

Мультисвитч FTTB

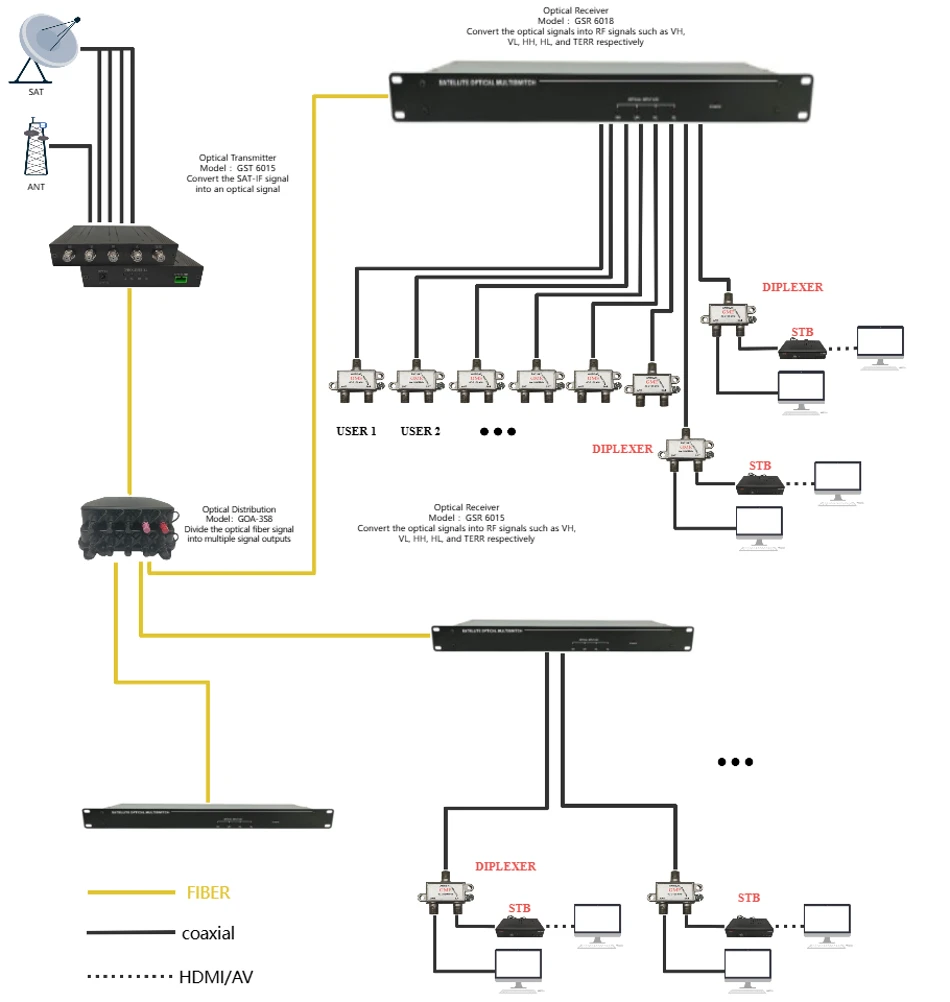

Оптический приемник SAT-IF — это ключевое устройство в системах спутниковой связи, предназначенное для приема оптических сигналов и их преобразования в электрические сигналы спутниковой промежуточной частоты.

SAT-IF Optical Receiver
