Введение:
Оптический приемник предназначен для цифрового телевидения, волокна до дома . Эта машина принимает оптическую трубку с высокой чувствительностью . гибкая интеграция приложения, применение волокна для домашней сети .
Это встроенный CWDM, подходящий для одного волоконной тройной системы длины волны, рабочей длины волны CATV 1550 нм, длина волны проходов 1270/1310/1490/1577NM, может удобно подключить onu of Epon, gpon . xg (s) pon
- До 20 км расстояние передачи
- Сверхвигающий шум
- Широкий динамический диапазон оптического мощности: внутри PIN =-16, MER больше или равен 36 дБ
- Применимо XG (S) PON, GPON, EPON, совместим с любой технологией FTTX PON
- Может сэкономить большое количество оптических ресурсов питания, значительно снижая стоимость конфигурации сети
- В пределах 47 ~ 1000 МГц полоса пропускания, все с отличной плоскостностью (FL меньше или равна ± 1 дБ)
- Металлический корпус, предложите защиту от оптоэлектронных чувствительных устройств
- Высокий уровень вывода может использоваться многими пользователями
- Низкая мощность потребление, высокая производительность, высокая стоимость
- 6 кВ.
- Поддержка 4 RF Out Max
Спецификация
|
Длина волны CATV |
1550 ± 10 нм |
Выходное сопротивление РЧ |
75Ω |
|
|
Пон длина волны |
1270/1310/1490/1577NM |
Выходной возврат потерь |
Меньше или равен 14 дБ |
|
|
Оптическая входная мощность |
-18-+2 dbm |
Оптическая потери возврата |
Больше или равен 55 дБ |
-9 DBM Оптическая входная мощность, 60 каналов PAL |
|
Оптический диапазон AGC |
-12--2 dbm |
C/CSO |
Больше или равен 55 дБ |
|
|
Оптический входной порт CATV |
SC/APC |
C/CTB |
Больше или равен 55 дБ |
|
|
Пон -оптический отражение порт |
SC/ПК |
Мера |
Больше или равен 31 дБ |
-15 DBM Оптическая входная мощность |
|
RF -разъем |
Императорский тип |
Входное напряжение |
+12V |
|
|
Частота |
47-1000 MHZ |
Рассеяние власти |
Меньше или равна 2 Вт |
|
|
Плоскостность |
Меньше или равен ± 1,25 дБ |
Температура |
-10-+50 степень |
|
|
РЧ -выходной уровень (в диапазоне AGC) |
Больше или равен 80 дюйма |
Измерение |
73 × 60 × 23 (L × w × h) мм |
|
Списки моделей
|
Модель |
Пройти длину волны |
Отражать длину волны |
Пройти интерфейс |
Rf out interface |
DC-In |
|
Gcr -4 rxa-f |
1550 нм ± 10 нм |
1260 нм ~ 1500 нм 1575 нм ~ 1625 нм |
SC/APC |
4 |
F-Female: 12 В 300 мА |
|

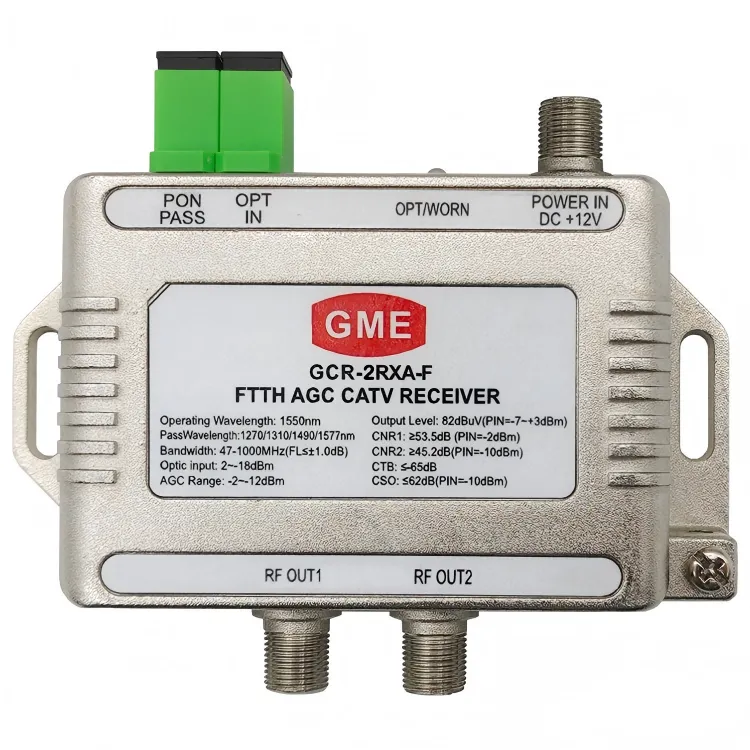

Gcr -2 rxa-f |
1550 нм ± 10 нм |
1260 нм ~ 1500 нм 1575 нм ~ 1625 нм |
SC/APC |
2 |
F-Female: 12 В 300 мА |
|

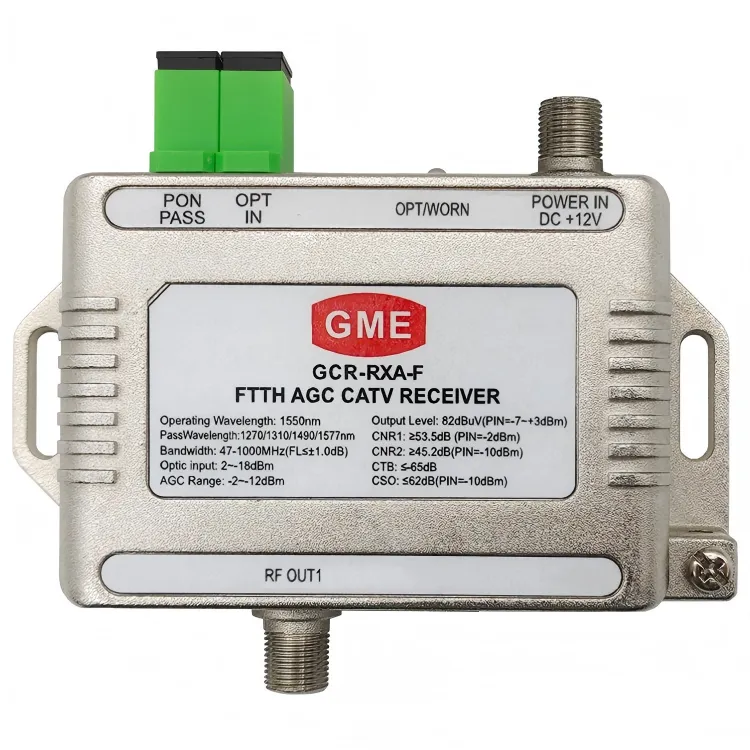

GCR-RXA-F |
1550 нм ± 10 нм |
1260 нм ~ 1500 нм 1575 нм ~ 1625 нм |
SC/APC |
1 |
F-Female: 12 В 300 мА |
|
Gcr -4 rxu-f |
1550 нм ± 10 нм |
1260 нм ~ 1500 нм 1575 нм ~ 1625 нм |
SC/UPC |
4 |
F-Female: 12 В 300 мА |
|
Gcr -2 rxu-f |
1550 нм ± 10 нм |
1260 нм ~ 1500 нм 1575 нм ~ 1625 нм |
SC/UPC |
2 |
F-Female: 12 В 300 мА |
|
Gcr-rxu-f |
1550 нм ± 10 нм |
1260 нм ~ 1500 нм 1575 нм ~ 1625 нм |
SC/UPC |
1 |
F-Female: 12 В 300 мА |
|
Gcr -4 rxa-d |
1550 нм ± 10 нм |
1260 нм ~ 1500 нм 1575 нм ~ 1625 нм |
SC/APC |
4 |
DC -005: 12V 300MA |
|
Gcr -2 rxa-d |
1550 нм ± 10 нм |
1260 нм ~ 1500 нм 1575 нм ~ 1625 нм |
SC/APC |
2 |
DC -005: 12V 300MA |
|
GCR-RXA-D |
1550 нм ± 10 нм |
1260 нм ~ 1500 нм 1575 нм ~ 1625 нм |
SC/APC |
1 |
DC -005: 12V 300MA |
|
Gcr -4 rxu-d |
1550 нм ± 10 нм |
1260 нм ~ 1500 нм 1575 нм ~ 1625 нм |
SC/UPC |
4 |
DC -005: 12V 300MA |
|
Gcr -2 rxu-d |
1550 нм ± 10 нм |
1260 нм ~ 1500 нм 1575 нм ~ 1625 нм |
SC/UPC |
2 |
DC -005: 12V 300MA |
|
GCR-RXU-D |
1550 нм ± 10 нм |
1260 нм ~ 1500 нм 1575 нм ~ 1625 нм |
SC/UPC |
1 |
DC -005: 12V 300MA |
