В этой статье подробно рассматривается-основная роль EDFA в сетях CATV FTTH,-повышающая мощность оптического сигнала для достижения -передачи на большие расстояния-и рассказывается, как интегрированные ПЧ-приемники CATV+SAT с передовыми технологиями АРУ, CWDM и сверх-низким уровнем шума служат ключевыми компонентами для оптимизации производительности сети.
В построении эффективных и стабильных сетей CATV (кабельного телевидения) FTTH (оптоволокно-к--дому), способных поддерживать передачу больших объемов данных и видео высокой-разрешимости, оптические усилители играют решающую роль. Среди них EDFA (усилитель из легированного эрбием-волокна) является одним из наиболее важных устройств оптического усиления. Итак, какова же основная цель EDFA в сетях CATV FTTH и как она взаимодействует с приемным оборудованием следующего-поколения? В этой статье представлен подробный анализ.

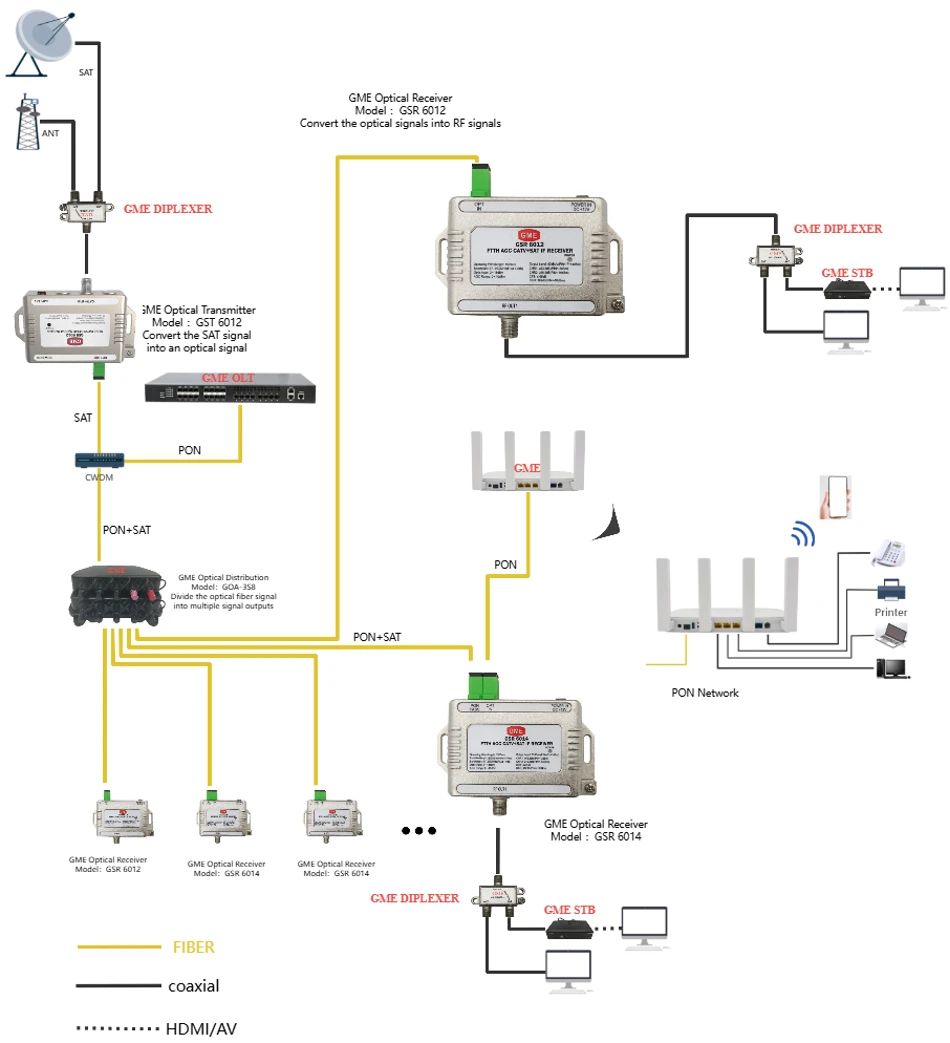

СБ-ТЕРР ПО ВОЛОКОННОМУ
Основная функция EDFA в сетях CATV FTTH: ретрансляция и усиление оптического сигнала
Проще говоря, основная цель EDFA — непосредственно усиливать оптические сигналы, компенсируя потери при передаче по оптоволокну и значительно расширяя зону действия сигнала.
В сети FTTH оптические сигналы передаются с головной станции оператора и должны преодолевать большие расстояния, чтобы добраться до домов пользователей. Хотя оптоволокно по своей сути имеет низкие потери, оптическая мощность неизбежно ослабевает с расстоянием. Как только сигнал ослабевает до определенной точки, он больше не может быть точно определен приемником на стороне пользователя, что приводит к прерыванию сигнала или серьезному ухудшению качества.
EDFA действует как «заправочная станция» вдоль оптоволоконной линии. Он усиливает оптические сигналы напрямую, не преобразовывая их в электрические сигналы, что дает ему беспрецедентные преимущества:
Высокая выходная мощность: Способен одновременно усиливать несколько длин волн, поддерживая большое количество пользователей.
Прозрачная передача: формат- и скорость-независимы, что обеспечивает строгую совместимость.
Низкий уровень шума: Отличные шумовые характеристики поддерживают качество сигнала.
Стратегически развернув EDFA в магистрали сети, операторы могут строить сети кабельного телевидения, покрывающие десятки или даже сотни километров, не беспокоясь об затухании сигнала.
За пределами EDFA: проблемы на границе сети и ключевые решения-Высоко-приемники с высокой производительностью
Хотя EDFA решает проблемы магистральной передачи, сигнал может снова ослабнуть из-за распространения и дальнейшей передачи к тому времени, когда он достигнет точек доступа пользователя (например, зданий или домов), и он может содержать шум, вносимый EDFA. На этом этапе для обеспечения-высококачественного приема и преобразования сигнала на «последней миле» необходим высокопроизводительный-приемник FTTH.
Именно здесь в игру вступает интегрированный AGC CATV+SAT IF RECEIVER (автоматическая регулировка усиления CATV и спутникового ПЧ-приемника) с передовыми технологиями. Ресивер, предназначенный для современных сервисов Triple Play, например, со следующими функциями, имеет решающее значение для обеспечения удобства-пользователя:
Поддержка широкополосного доступа (45–2150 МГц): Полностью поддерживает традиционные RF-сигналы кабельного телевидения и спутниковые сигналы IF (SAT IF), удовлетворяя разнообразные требования к доступу к услугам.
Встроенный-оптический АРУ: Это служит «интеллектуальной страховкой» от колебаний оптической мощности. Когда входная оптическая мощность меняется из-за изменений температуры окружающей среды или незначительных потерь в линии связи, АРУ (автоматическая регулировка усиления) автоматически регулирует выходной уровень и усиление, чтобы обеспечить стабильный и надежный выходной сигнал без ручного вмешательства, что значительно снижает эксплуатационные расходы.
Технология сверх-малого шума: используются усовершенствованные активные компоненты, такие как GaAs-усилители, для минимизации шума, улучшения отношения -к-шуму (CNR) и, в частности, улучшения характеристик сигналов, усиленных EDFA, обеспечивая более четкое качество видео.
Превосходная линейность и плоскостность: Эффективно снижает искажения, обеспечивает одинаковую мощность сигнала по всем каналам и предотвращает такие проблемы, как пикселизация или прерывания в определенных каналах.
Фотодетектор высокой-линейности (PD) + встроенный-CWDM: Используя технологию CWDM (мультиплексирование с грубым разделением по длине волны), он может принимать сигналы с различными длинами волн (например, сигналы кабельного телевидения 1550 нм и сигналы данных 1490 нм/1310 нм) и выполнять высококачественное-оптическое-в-электрическое преобразование с помощью высокого-линейного PD, обеспечивая чистый источник сигнала для внутренней обработки.
Высокие возвратные потери и применение с одним-волокном: работает по одножильному одномодовому-волоконному кабелю- с высокими обратными потерями, что снижает помехи от отраженных сигналов и обеспечивает стабильность соединения.
Синергия между EDFA и интеллектуальными приемниками
Таким образом, основная цель EDFA вкабельное телевидение ФТТХЦелью создания сетей является обеспечение удаленной, эффективной и-релейной передачи оптических сигналов с высокой пропускной способностью, что послужит основой для построения широкомасштабных сетей. На границе сети интегрированный приемник CATV+SAT с оптической АРУ, ультра-низким уровнем шума, CWDM и другими технологиями выступает в качестве последнего гаранта, обеспечивающего доставку высококачественного-сигнала пользователям. Вместе они образуют основу современных высокоскоростных-стабильных и надежных оптоволоконных-сетей широкополосной связи и видеоуслуг.
Для сетевых операторов и производителей оборудования выбор высокопроизводительного-приемника с указанными выше функциями является стратегическим решением для оптимизации производительности сети, повышения удовлетворенности пользователей и снижения общих эксплуатационных расходов.
