В чем разница между OLT и ONT?

В современном мире крупномасштабное развертывание оптоволоконных сетей является основой цифровой трансформации для городов, предприятий и поставщиков услуг. Очень важно понять разницу между терминалами оптической линии (OLTS) и оптическими сетевыми терминалами (ONT).

Вам нужно понять, как и где OLT и ONT совместно соединяются в вашей пассивной оптической сети (PON). Различные варианты влияют на каждое критическое решение, которое вы принимаете, включая планирование покрытия, сроки развертывания, тестирование совместимости и постоянное обслуживание.

Независимо от того, хотите ли вы развернуть OLTS в центральном офисе или Edge Class в жилых, предприятиях или центрах обработки данных, может помочь электроника Good Mind Electronics. Мы предлагаем полностью индивидуальные системы FTTX с быстрой доставкой, в том числе дизайн ODM, модульное оборудование, волокнистые шнуры с высокой плотностью и сквозную поддержку.

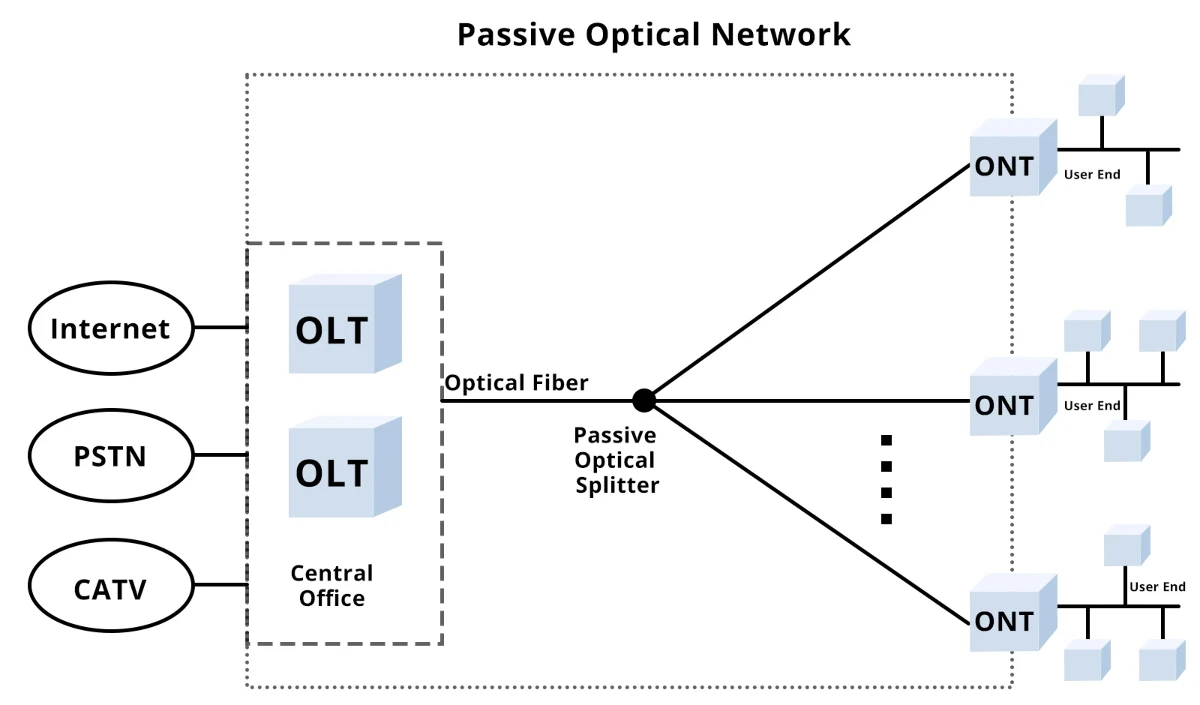

Обзор архитектуры сети PON

Пассивная оптическая сеть (PON) построена вокруг двух звездных игроков: OLT в центральном офисе поставщика услуг и ONTS, спрятанных в домах пользователей или бизнес -помещении. В этой установке один оптоволоконной кабель проходит от OLT до пассивного разветвителя, разветвляясь до нескольких ONT без какой -либо активной электроники между ними. Этот «пассивный» бит делает его проще и экономически эффективнее распределения данных.

• OLT (оптическая линейная терминал): Действует как контрольный центр. Он управляет распределением полосы пропускания, агрегирует трафик и преобразует электрические сигналы из основной сети в оптические сигналы для передачи над волокном.
• Ont (оптическая сетевая терминал): Находится на стороне пользовательского оборудования, где оно получает данные, декапсулирует оптический сигнал, передаваемый OLT, и превращает их обратно в электрический сигнал, которые могут фактически использовать ваши маршрутизаторы, ПК или точки доступа.

Вместе OLT и ONT образуют бесшовную оптическую сеть распределения. OLT организует трафик вверх по течению и вниз по течению в вашей оптоволоконной сети, в то время как каждый ONT обрабатывает последнюю милю доставки, гарантируя, что вы получаете надежный интернет -интернет. Точно там, где вам это нужно.

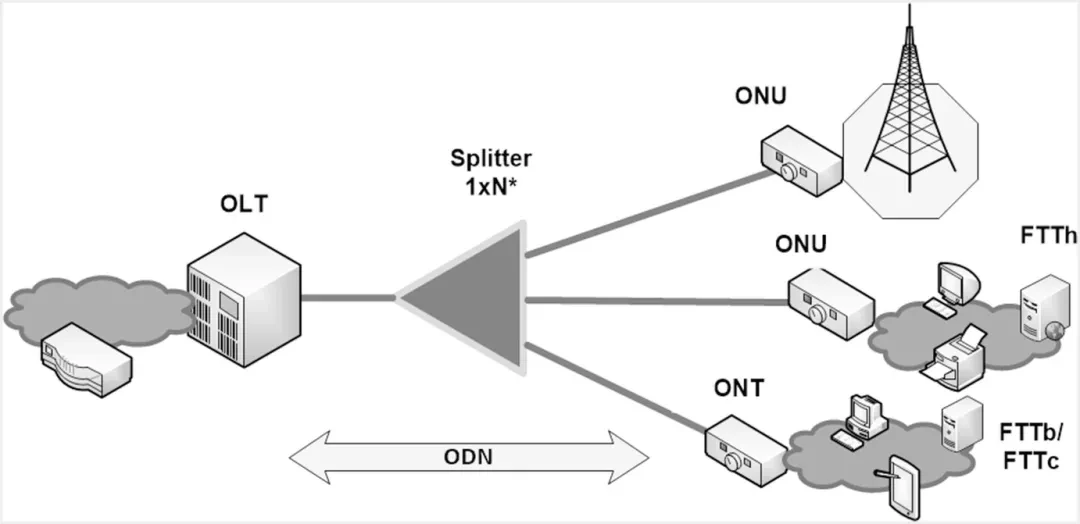

Что такое OLT (оптическая линейная терминал)

OLT означает оптическую линию терминал. В мире оптоволоконных сетей это центр управления, который приносит высокоскоростный интернет -сервис из основной сети в свой PON (пассивная оптическая сеть).

Обычно вы обнаружите, что OLT спрятался в центральном офисе, центре обработки данных или на участке провайдера. Оттуда он говорит с десятками или даже сотнями оптических сетевых терминалов (ONT) в поле, по всему одному волоконному кабелю и пассивному сплиттеру.

Функции OLT

• Агрегация и мультиплексирование данныхOLT собирает трафик с каждого ONT, объединяя вверх и вниз по течению потоков в управляемый поток.
• Управление вверх по течению/вниз по течению и планирование QoSОн выделяет временные интервалы и пропускную способность, так что приоритетные приложения (такие как голос или видео) получают приоритеты, и каждый пользуется последовательным опытом.
• Преобразование сигнала (электрическое ↔ оптическое)Электрические сигналы от магистрализированного интернет -провайдера превращаются в легкие импульсы для распределения, а затем преобразуются обратно, когда данные возвращаются.

Компоненты OLT

• ЦП и модуль управленияДействует как мозг, протоколы запуска и производительность мониторинга.
• Зарегистрируйте память (RM)Сохраняет файлы конфигурации и эксплуатационные параметры.
• Оптические модули приемопередатчикаВверх по течению лазерных драйверов и нисходящих фотодиодов обрабатывают светоэлектрическое переключение.
• Питание и дизайн избыточностиГорячие питания и компоненты резервного копирования поддерживают вашу сеть в Интернете даже во время сбоев аппаратного обеспечения.

Что такое Ont (оптическая сетевая терминал)

Ont означает оптическую сетевую терминал (иногда называемый оптическим сетевым блоком или ONU). Это устройство, которое приносит ваш оптоволоконной интернет прямо в ваш пользовательский дом, офис или кампус, выступая в качестве последнего моста между PON и вашей местной сетью.

Вы найдете ONTS, спрятанные на стороне пользователя, установленного на стене в резиденции, установленных в шкафу на ИТ на предприятии или сидя в телекоммуникационном шкафу в кампусе. Это конечные точки, которые получают данные от OLT по одному оптоволоконному кабелю и передают их на ваши маршрутизаторы, переключатели или точки доступа Wi -Fi.

Функции ONT

• Оптическая декапсиляция и демодуляция оптического сигналаONT убирает кадрирование PON и превращает световые импульсы обратно в электрический сигнал, который могут понять ваши устройства.
• Управление каналом вверх по течению/нисходящимОн буферирует и планирует трафик, так что голосовые вызовы, видеопотоки и объемные передачи файлов получают справедливую обработку, и когда пришло время отправлять данные обратно, ONT отправляет пользовательские данные вверх по течению в своем назначенном временном интервале.

Компоненты ONT

• Оптический модуль для преобразования света в электричество (и наоборот).
• Порты Ethernet, плюс дополнительные интерфейсы Wi -Fi и CATV для доставки с несколькими услугами.
• Интерфейс управления и индикаторы состояния, чтобы инженеры могли контролировать здоровье и производительность ссылки.
• Питание, предназначенное для работы с низкой мощностью, 24/7.

Характеристики развертывания ONT

ONT построены, чтобы быть компактными и энергосберегающими, что облегчает их установку в трудных пространствах и продолжает прохладиться. Их упрощенный дизайн означает более быстрые установки, более быстрые обновления прошивки и простые удаленные мониторинги, так что команды технического обслуживания могут сосредоточиться на масштабировании сети, а не на преследовании отдельных единиц.

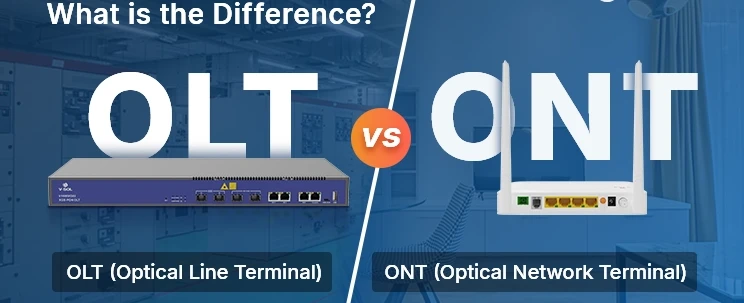

ВедущийВ разнице между OLT и ONT?​​​​​​​

• Позиция и покрытие

Оптическая линейная терминал (OLT) живет в центральном офисе поставщика услуг, организуя трафик во всей сети волоконной сети. Одна OLT может поддерживать десятки-или даже сотни последующих конечных точек.

Напротив, каждый ONT находится на одном пользовательском доме, офисе или в кампусе. Он обрабатывает подключение к устройствам этого места, поэтому покрытие строго точнее, адаптировано к индивидуальным потребностям доступа.

• Функциональная роль

OLT действует как центр планирования сети, агрегируя вверх по течению и нижестоящие потоки, выполняя качество обслуживания (QOS) и преобразование электрических сигналов из сердечника в оптические импульсы для распределения.

Между тем, ONT действует как локальный сигнальный мост, декапсуливая этот оптический сигнал, передаваемый из OLT, демодулируя его обратно в электрический сигнал и раздает его на сторону пользовательских оборудования, переключатели, точки доступа Wi-Fi или коробки CATV.

• Аппаратный форм -фактор и емкость

OLT, как правило, используются в стойке, с портами PON высокой плотности (16, 32, 64+), избыточными источниками питания и надежными системами охлаждения. Эта многоклассная архитектура делает их идеальными для телекоммуникационного или крупномасштабного предприятия.

ONT - компактные устройства в стиле рабочего стола, предназначенные для одной предпосылки. Они часто имеют несколько портов Ethernet плюс дополнительные интерфейсы Wi-Fi или CATV, а также проводят минимальную мощность для легкой установки в узких пространствах.

• Управление трафиком и обработка сигналов

На стороне сети, OLT в центре управляет как вверх, так и вниз по течению трафика, выделяя временные интервалы, так что услуги, чувствительные к задержке, получают приоритет, а общая пропускная способность справедливо общей во всех подключенных ONT.

На грани, ONT фокусируется на однопользовательском конверсии-IT «получает данные» над волокном, буферизирует пакеты и передает пользовательские данные вверх по течению в своем назначенном временном интервале, что обеспечивает получение каждого устройства, который ему нужен.

• Масштабируемость и поддержка пользователей

Масштабируемость на стороне OLT означает добавление большего количества карт PON или даже соединение нескольких OLT для расширения вашей сети. Он построен, чтобы расти по мере увеличения вашей абонентской базы или размера кампуса.

Для ONTS масштабируемость приводит к легкому развертыванию дополнительных единиц-свой новый дом или здание получает свой собственный онта. Поддержка аналогично локализована: если у одного ONT есть проблема, она не нарушает оставшуюся часть сети, что делает техническое обслуживание и устранение неполадок.

Как OLT и ONT решат ваши главные проблемы

Как только вы поймете разницу между OLT и ONT, вы столкнетесь с различными проблемами с точки зрения охвата, планирования, совместимости и постоянной поддержки, в зависимости от вашей миссии. Вот как правильная настройка PON может удовлетворить ваши различные потребности:

• Операторы телекоммуникации и муниципальная инфраструктура

Когда вы разрабатываете пассивную оптическую сеть в городе (PON), двумя самыми большими целями являются широкое покрытие сети. Выбор оптической линии терминала (OLT) с модульными портами PON позволяет вам масштабироваться плавно, когда новые районы выходят в Интернете, в то время как стратегически размещенные ONT обеспечивают постоянную доставку волоконной интернета до каждого угла улицы. Избыточные расходные материалы и ссылки на резервное копирование помогут вам соответствовать строгим SLA, поэтому ваш интернет -сервис остается в эфире, даже если один компонент требует технического обслуживания.

• Застройщики и менеджеры по недвижимости

В проектах по недвижимости время и бюджет - это все. Компактные оптические сетевые терминалы (ONT) упрощают установку в квартирах, квартирах или офисных этажах, сокращая время развертывания на несколько недель. Стандартизируя проверенную платформу OLT/ONT, вы также блокируете предсказуемые расходы на оборудование и избегаете неожиданных сборов во время сборки. Кроме того, автоматизированные функции обеспечения означают, что ваша команда по техническому обслуживанию тратит меньше времени на ручные конфигурации, и больше времени удерживает жителей счастливыми.

• Большие предприятия и кампусные ИТ -команды

Ваша кампусная сеть должна поддерживать все: от миссионерской VoIP до высокопроизводительных вычислительных кластеров. Это означает, что совместимость является ключом: вам нужны OLTS, которые говорят сегодняшние протоколы GPON или XGS -PON и ONT, которые снимают чистые электрические сигналы на ваши переключатели и точки доступа. Строительство в дополнительных портах Pon и будущей надежной оптике позволяет добавлять здания или лаборатории без вырыва оборудования.

• Системные интеграторы

Интеграторы живут и дышат конечными решениями, но PON может вводить головные боли интеграции, когда интерфейсы поставщиков и инструменты управления не выстраиваются. Единый модуль управления на вашем OLT, в сочетании с ONT, которые поддерживают стандартный SNMP или TR -069, оптимизирует обеспечение и устранение неполадок. Эта согласованность между оптическими компонентами распределения сокращает топоры пальцев и ускоряет время для ваших клиентов.

• Операторы центра обработки данных

В среде центра обработки обработки данных соблюдение, надежность и соблюдение SLA не являются отрицательными. Развертывание ОЛТ высокой плотности в вашем центральном офисе позволяет агрегировать огромные объемы волоконных связей, в то время как бурные ONT на краю обеспечивают детерминированную производительность с низким уровнем уровня. Ищите оборудование, которое сертифицировано в отраслевых стандартах и ​​предлагает гранулированные элементы управления QoS, так что вы можете гарантировать время безотказной работы и удовлетворить требования к аудиту, не раздувая свой счет для следа или энергоснабжения.

Как выбрать правильную комбинацию OLT & ONT

Когда дело доходит до построения пассивной оптической сети в скале (PON), выбор правой оптической линии терминала (OLT) и дуэт оптической сети (ONT) - это пол битвы. Вот простой контрольный список, чтобы руководить вашим решением:

• Оценка требований

Потребности полосы пропускания: Оцените пик вниз по течению и вверх по течению по течению на участок. Если каждое место требует 2,5 Гбит / с или более, рассмотрим XGS -Pon -Pon -Ready OLTS и ONT, которые поддерживают интерфейсы 10 Гбит / с.

Плотность порта: Сопоставьте количество портов PON на вашем OLT с общим количеством ONT, который вы ожидаете сегодня и планируйте на завтра. Коэффициент разделения 1:32 означает, что один порт PON может служить до 32 конечных точек пользователя, но вы можете выбрать 1:16, чтобы обеспечить запас.

Силовой бюджет: Проверьте оптические бюджеты на ваших оптических кабельных пробегах. Более длинные расстояния или несколько сплиттеров питаются в своем бюджете, поэтому выбирайте трансиверы и ONT с достаточной мощностью запуска и чувствительностью к приемнику.

Будущее расширение: Ищите модульное шасси OLT с дополнительными слотами или горячими картами PON. Таким образом, вы можете добавить больше ONT по мере роста вашей абонентской базы или количества устройств.

• Учетные данные и соответствие поставщика

Стандартная поддержка: Проверьте сертификаты ITU -T (GPON, XGS -PON) и IEEE (EPON), чтобы обеспечить совместимость.

Нормативные требования: Подтверждение оборудования соответствует правилам местного телекоммуникационного управления и правилах безопасности, особенно в проектах города или государственной инфраструктуры.

• Техническое обслуживание и обслуживание

Гарантия и слан: Цель не менее трехлетней гарантии с гарантированным временем замены.

Удаленное управление: Убедитесь, что модуль управления OLT и каждый протоколы поддержки ONT, такие как SNMP или TR -069 для обеспечения нулевого туша.

Обновления прошивки: Спросите о политиках обновления прошивки и предоставление вашего поставщика автоматизированных обновлений на поле для поддержания актуальных функций QoS.

Следуя этой пропускной способности в контрольном списке, количество портов, бюджеты электроэнергии, сертификаты и поддержка, вы приземлитесь на сочетание OLT/ONT, которое соответствует целям эффективности вашей сети и ограничениями бюджета.

Заключение

Чтобы завершить, оптическая линейная терминал (OLT) служит центральным управляющим трафиком командования, обеспечивает соблюдение QoS и преобразование электрических сигналов в свет, в то время как оптический сетевой терминал (ONT) действует как локальный мост, обезживающий, что свет обратно в электрические сигналы для устройств конечных пользователей.
