Введение
Поскольку оптоволоконные сети-до-до-домашних сетей (FTTH) становятся глобальным стандартом высокоскоростной-широкополосной связи, понимание важнейших компонентов, обеспечивающих их производительность, имеет решающее значение для операторов. Среди нихОптический приемник FTTHиграет ключевую роль в обеспечении бесперебойного предоставления услуг передачи видео, голоса и данных конечным-пользователям. В этом сообщении блога рассматриваются основы оптических приемников FTTH, их технические характеристики и то, почему они важны для сетевых операторов.
1. Что такое оптический приемник FTTH?

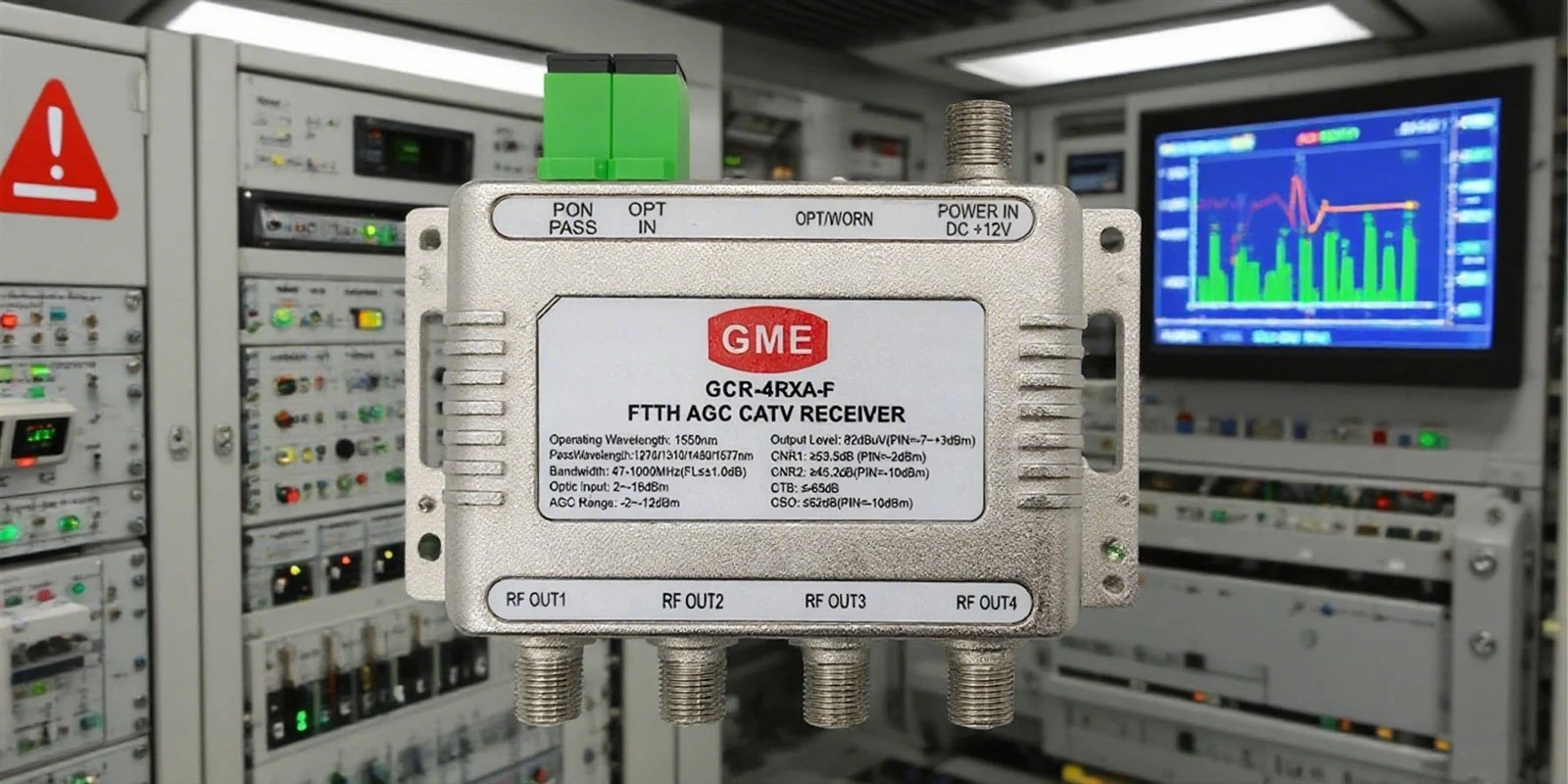

Оптический приемник FTTH — это устройство, установленное в помещении пользователя (например, дома или в офисе) для преобразования оптических сигналов, передаваемых по оптоволоконным кабелям, в электрические сигналы для распространения по коаксиальным кабелям или сетям Ethernet. Он служит мостом между пассивной оптической сетью (PON) и устройствами,-обслуживающими клиентов (например, телеприставками,-маршрутизаторами или телевизорами).
Ключевые функции:
Фотоэлектрическое преобразование: Преобразует световые сигналы (обычно с длинами волн 1310/1550 нм) в электрические радиочастотные сигналы.
Усиление сигнала: увеличивает мощность сигнала для обеспечения оптимального уровня выходного сигнала (например, 72–95 дБмкВ).
Шумоподавление: минимизирует ухудшение сигнала с помощью малошумящих усилителей (распространена технология GaAs).
2. Ключевые компоненты и как они работают
Современные оптические приемники FTTH включают в себя передовые компоненты для повышения надежности и производительности:
Фотодиод: обычно PIN-фотодиод, который преобразует свет в электрические сигналы с высокой квантовой эффективностью (70–90%) и низким темновым током.
Сеть согласования импеданса: Обеспечивает эффективную передачу сигнала между фотодиодом и усилителем.
Малошумящий-усилитель (LNA): Критически важен для поддержания целостности сигнала; часто строятся с использованием чипов GaAs для минимального шума.
АРУ на базе микропроцессора-: Автоматически регулирует усиление в зависимости от уровня входной мощности (например, от -18 дБм до 0 дБм) для стабилизации выходного сигнала.
WDM-фильтры. Включите сервисы тройного-воспроизведения (видео, голос, данные), разделив длины волн (например, 1310 нм, 1 490 нм или 1 550 нм).
Принцип работы:
Оптические сигналы поступают в приемник через разъем SC/APC или FC/APC. Фотодиод преобразует их в электрические сигналы, которые затем усиливаются, фильтруются и выводятся через РЧ-порты (например, разъемы типа F-).
3. Технические характеристики, которые должен знать оператор
Для операторов выбор правильного оптического приемника требует внимания к следующим параметрам:
| Параметр | Типичное значение | Важность |
| Диапазон длин волн | 1100–1600 нм | Совместимость с системами PON (GPON/EPON). |
| Диапазон входной мощности | от -18 дБм до 0 дБм | Определяет чувствительность и динамический диапазон. |
| Выходной уровень | 72–95 дБмкВ | Обеспечивает достаточную мощность сигнала для устройств конечных-пользователей. |
| Коэффициент шума (NF) | Меньше или равно 2,5 дБ | Критично для поддержания качества сигнала (CNR больше или равно 52 дБ). |
| МЭР | Больше или равно 32 дБ | Необходим для целостности цифрового сигнала (например, для IPTV). |
| Потребляемая мощность | <1–3 W | Красный эксплуатационные расходы и управление температурным режимом. |
4. ПочемуОптические приемники FTTHВажно для операторов
Экономическая эффективность: современные приемники упрощают подключение на последней-миле, заменяя дорогую медную инфраструктуру.
Будущая-проверка: поддержка приложений с высокой-пропускной способностью (например, видео 4K/8K, Интернет вещей) и скорости передачи данных до 10 Гбит/с.
Пользовательский опыт: такие функции, как автоматическая регулировка усиления (АРУ), обеспечивают стабильную работу, несмотря на колебания входной мощности.
Тройная-интеграция Play: Благодаря технологии WDM один приемник может обрабатывать видео, голос и данные.
5. Рекомендации по развертыванию
Экологическая устойчивость: Выбирайте приемники с широким диапазоном рабочих температур (от -40 до 85 градусов) для использования вне помещений.
Гибкость АРУ: Выбирайте приемники с программируемыми диапазонами АРУ (например, от -12 дБм до -2 дБм), чтобы адаптироваться к изменениям в сети.
Безопасность и надежность: Отдавайте предпочтение моделям с защитой от перенапряжения (например, соответствующим стандарту IEC 1000-4-5), чтобы предотвратить повреждение от скачков напряжения.
6. Будущие тенденции
Миниатюризация: Компактные конструкции (например, 75×66×28 мм) для установки в-ограниченном пространстве.
-Функции энергосбережения: Инфракрасные датчики для отключения неиспользуемых приемников.
Повышенная чувствительность: Исследование методов когерентного приема для повышения производительности.
Оптические приемники FTTHнезаменимы для предоставления высококачественных-услуг широкополосной связи. Понимая их технические нюансы и развивающиеся возможности, сетевые операторы могут оптимизировать инвестиции, повысить удовлетворенность пользователей и построить надежные сети,-готовые к будущему.
