В современных сетях широкополосного доступаFTTH (оптоволокно до дома)стал доминирующим решением для развертывания. Поскольку потребительский спрос на видео высокой четкости-, интерактивное телевидение и высокоскоростной-интернет продолжает расти,Приемник AGC CATV (приемник кабельного телевидения с автоматической регулировкой усиления)играет все более важную роль в системах FTTH. В этой статье представлен всесторонний обзор принципов работы, технических преимуществ, сценариев применения и отраслевых тенденций приемника FTTH AGC CATV-, что помогает читателям полностью понять этот важный компонент сети.
Что такое приемник CATV FTTH AGC?

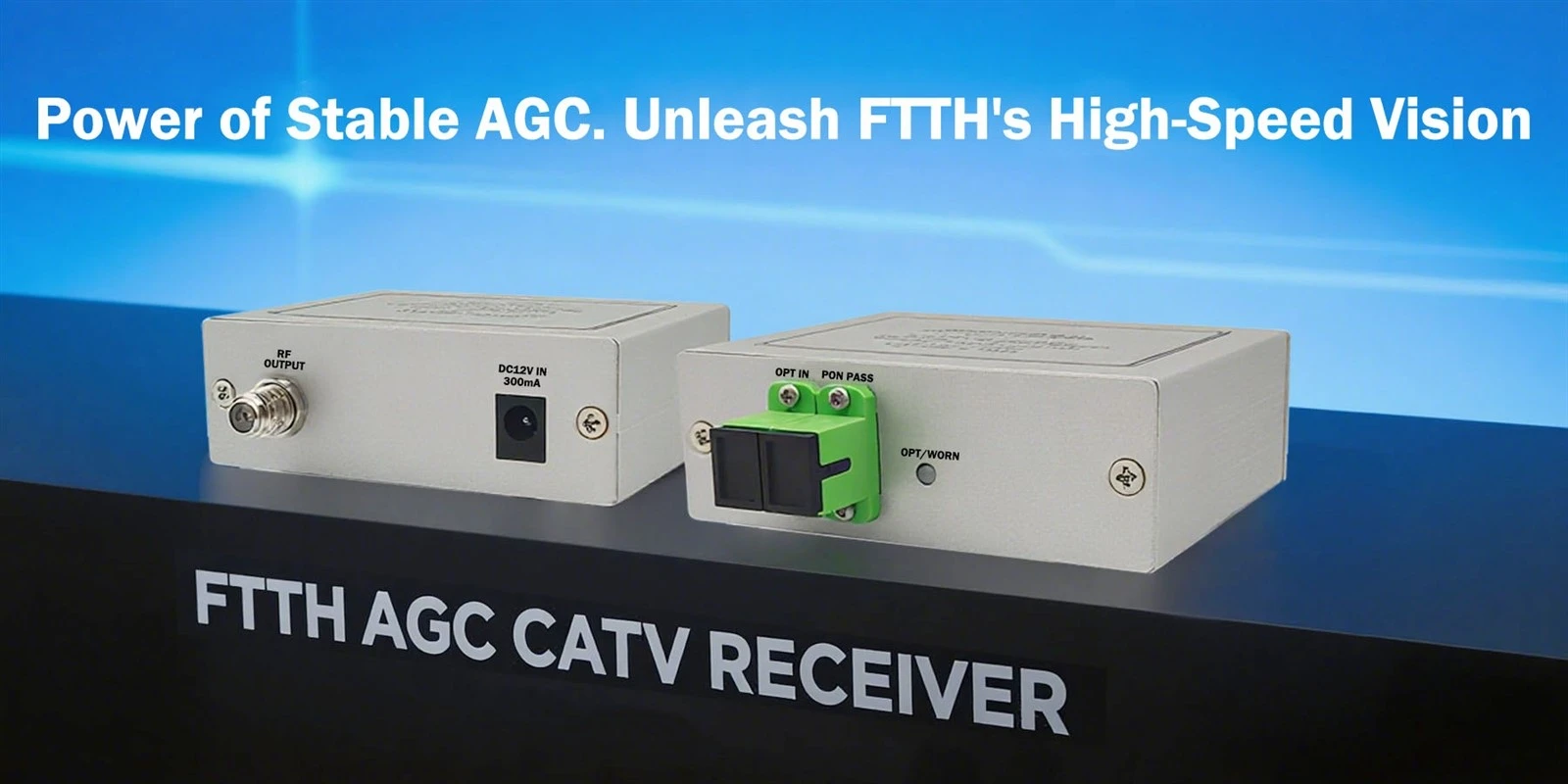

АнПриемник кабельного телевидения FTTH AGC — это специализированное устройство приема радиочастотных сигналов, предназначенное для оптоволокна-к--домашним сетям. Он преобразует аналоговые или цифровые сигналы кабельного телевидения, передаваемые по оптическому волокну, обратно в радиочастотные сигналы, совместимые с коаксиальным кабелем, что позволяет доставлять их на-пользовательские устройства, такие как телевизионные приставки-и телевизоры.
Термин "АРУ" означаетАвтоматическая регулировка усиления, метод динамического усиления сигнала, который обеспечивает стабильные уровни выходного сигнала-даже при колебаниях входной оптической мощности,-тем самым поддерживая передачу видео высокого-качества.
Как это работает: упрощенный обзор
Прием оптического сигнала: Устройство принимает нисходящие оптические сигналы кабельного телевидения (обычно с длиной волны 1550 нм) через стандартные оптоволоконные интерфейсы, такие как SC/APC, от OLT (терминала оптической линии) или точки оптического распределения.
Опто-электронное преобразование: Встроенный фотодетектор PIN или APD преобразует оптический сигнал в электрический сигнал.
Обработка АРУ: Схема автоматической регулировки усиления динамически регулирует усиление усилителя в зависимости от входящей оптической мощности, стабилизируя уровень выходного радиочастотного сигнала в стандартных диапазонах (например, 75 ± 3 дБмкВ).
РЧ-выход: Обработанный радиочастотный сигнал доставляется через разъем типа F-в домашнюю коаксиальную распределительную сеть пользователя.
Почему АРУ так важна?
В реальных-развертываниях FTTH различия в длине оптоволоконного канала, коэффициентах разделения и температуре окружающей среды могут привести к значительным различиям в получаемой оптической мощности между конечными точками пользователей. Без АРУ:
Низкая оптическая мощность→ Пониженное соотношение сигнал-/-шум → Снег видео или пикселизация;
Высокая оптическая сила→ Насыщение усилителя → Искажение сигнала и интермодуляционные помехи.
Приемник кабельного телевидения с поддержкой АРУ-автоматически компенсирует эти колебания.значительно повышает надежность системы и обеспечивает единообразный пользовательский опыт-особенно важно в больших-разделенных сетях PON (например, 1:64 или выше).
Основные технические характеристики и критерии выбора
| Параметр | Типичное значение/диапазон | Примечания |
|---|---|---|
| Входная длина волны | 1550 нм | Совместимость с усилителями EDFA. |
| Диапазон оптической входной мощности | от -10 до +2 дБм (эффективный диапазон АРУ) | Предпочтителен более широкий диапазон |
| Уровень РЧ-выхода | 75 ± 3 дБмкВ | Соответствует таким стандартам, как GY/T 106-1999. |
| Частотный диапазон | 47–862 МГц или 54–1002 МГц | Поддерживает полный спектр каналов кабельного телевидения. |
| C/N (отношение несущей-к-шуму) | Больше или равно 50 дБ | Ключевой показатель качества сигнала |
| ОГО/CTB | Меньше или равно -65 дБн | Измеряет нелинейные искажения |
При выборе приемника отдавайте приоритет динамическому диапазону АРУ, равномерности выходного сигнала, надежности и поддержке протоколов удаленного управления (например, SNMP или TR-069).
Сценарии применения
Тройная-воспроизведение сетей FTTH: Одновременная доставка данных, голоса и услуг кабельного телевидения;
Модернизация волоконно-оптической сети HFC: Замена устаревших коаксиальных усилителей для увеличения пропускной способности и покрытия;
Новые жилые комплексы/умные сообщества: стандартно устанавливается в-домашних оконечных устройствах;
Гостиницы, Жилые Комплексы (МДУ): Централизованное развертывание снижает эксплуатационные расходы.
Тенденции отрасли и перспективы на будущее
Эволюция в сторону DOCSIS 4.0 и 10G-PON: Приемники должны поддерживать более высокую полосу пропускания и усовершенствованные схемы модуляции;
Интеллектуальное удаленное управление: интеграция с модулями Интернета вещей для-отчетов о состоянии в реальном времени и профилактического обслуживания;
Миниатюризация и низкое энергопотребление: соответствие требованиям эстетики и-энергоэффективности жилых помещений;
Поддержка вещания 4K/8K Ultra-HD: Требуются улучшенные соотношения C/N и линейность.
