В сегодняшнюю эпоху,-ориентированную на данные, от базовых станций 5G до межсоединений в центрах обработки данных и передачи видео высокой-четкости, все информационные магистрали полагаются на основной компонент: оптический передатчик.
Оптический передатчик, являющийся «отправной точкой» системы оптической связи, отвечает за преобразование электрических сигналов в оптические сигналы и передачу их в оптическое волокно. В этой статье рассматриваются технические принципы, ключевые компоненты, основные характеристики и тенденции отраслевых технологий оптических передатчиков на 2024–2025 годы.
1. Что такоеОптический передатчик?
Оптический передатчик — это электро-оптическое преобразовательное устройство. На физическом уровне рабочий процесс можно свести к трем этапам:
Обработка ввода:Получает электрические сигналы от сетевого оборудования (например, коммутаторов и маршрутизаторов).
Электро-оптическое преобразование:Модулирует источник света (лазерный диод или светодиод) через схему драйвера, преобразуя биты 0/1 электрического сигнала в световые импульсы, представляющие состояния включения/выключения или изменения фазы.
Выход соединения:Эффективно подает свет в оптическое волокно (одно-или многомодовое-модовое) с помощью линз или методов прямого соединения.

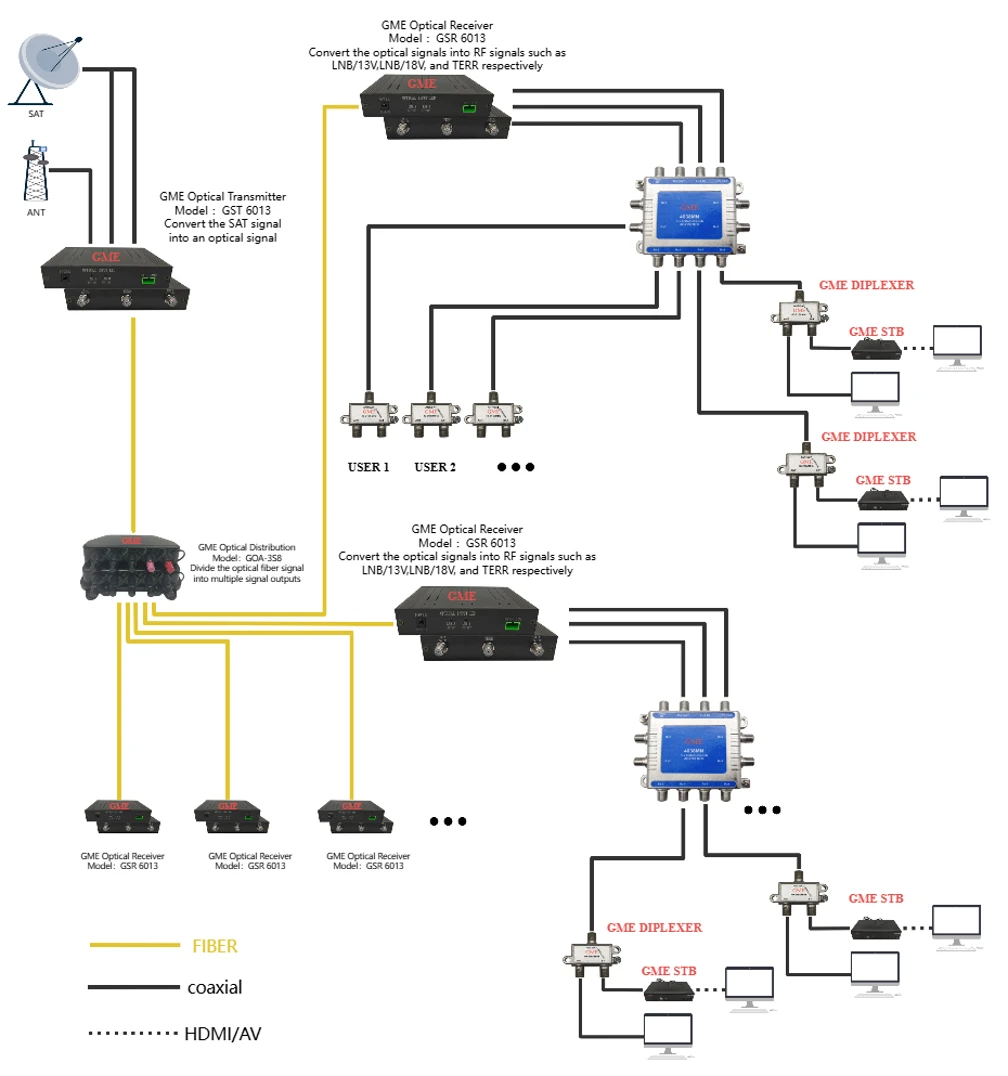

В зависимости от сценария применения передатчики обычно размещаются внутри сменных оптических модулей (таких как SFP, QSFP-DD, OSFP) или являются частью оптических передатчиков видео вещательного-класса и аналоговых систем оптоволоконной передачи.
2. Анализ основных технологических компонентов
Высокопроизводительный-оптический передатчик в основном состоит из следующих трех частей, на долю которых приходится значительная часть технических сложностей и стоимости:
2.1 Источник света: VCSEL, FP, DFB и EML.
Источник света определяет длину волны передатчика, мощность и расстояние передачи.
VCSEL (лазер с вертикальным-поверхностным резонатором-излучающим лазером):Доминирует в многомодовых приложениях на коротких-расстояниях (до 100 метров)-, таких как оптические модули SR (короткого радиуса действия) в центрах обработки данных. К преимуществам относятся низкое энергопотребление, низкая стоимость и простота интеграции-массивов.
FP (лазер Фабри-Перо):Используется на ранних-этапах коротких---средних расстояний; в настоящее время в высокоскоростных-применениях их использование постепенно прекращается в пользу DFB-лазеров.
DFB (лазер с распределенной обратной связью):Рабочая лошадка для одномодовой-передачи. Он обеспечивает выходной сигнал в одной продольной моде через встроенную-решетку, что приводит к узкой спектральной ширине линии и низкому уровню дисперсии, что подходит для расстояний от 10 км до 80 км в сетях метро и магистральных-магистральных линиях дальней связи.
EML (электро-модулированный лазер):В настоящее время это основной выбор для высокоскоростных-магистральных сетей 400G/800G. Он объединяет лазер с электро-модулятором поглощения, преодолевая эффект «чирпа», связанный с лазерами с прямой модуляцией (DML) на высоких частотах, и поддерживает скорость одиночной-длины волны 100 Гбит/с и выше.
2.2 Схема драйвера
Лазерные диоды требуют стабильного тока смещения и тока модуляции. Драйверы в высокоскоростных передатчиках-требуют высокой линейности (особенно для модуляции PAM4) и низкого энергопотребления. По мере увеличения скорости до 112 Гбит/с и даже 224 Гбит/с конструкция микросхемы драйвера стала критическим узким местом, ограничивающим производительность передатчика.
2.3 Упаковка и оптическая связь
Точность корпуса передатчиков должна достигать суб-микронного уровня. В передатчиках кремниевой фотоники (Silicon Photonics) часто используется технология перевернутого-чипа для интеграции лазерного чипа с кремниевым фотонным чипом-на основе, направляющего свет в волновод через краевую связь или решеточную связь.
3. Ключевые показатели эффективности
При оценке или выбореоптические передатчикиинженеры должны сосредоточиться на следующих ключевых параметрах:
Длина волны:850 нм (мульти-режим), 1310 нм (нулевая дисперсия), 1550 нм (минимальные потери). Технологии CWDM и DWDM используют несколько длин волн от 1260 до 1650 нм для мультиплексирования с разделением по длине волны.
Выходная оптическая мощность:Обычно измеряется в дБм. Более длинные расстояния передачи требуют более высокой выходной мощности, которая должна поддерживаться ниже порога нелинейного эффекта оптического волокна.
Коэффициент вымирания (ER):Отношение средней оптической мощности для логической «1» к логической «0». Более высокий коэффициент затухания приводит к лучшему соотношению-/-шума в приемнике и более низкой частоте битовых ошибок (BER).
Глазная диаграмма:Интуитивно понятный показатель качества сигнала. При тестировании высокоскоростных передатчиков-глазковая диаграмма должна соответствовать стандартам IEEE или спецификациям глазной маски MSA (Соглашение о нескольких источниках), обеспечивая минимальное избыточное дрожание и шум.
Центральная длина волны и спектральная ширина:Для систем DWDM длина волны передатчика должна быть привязана к сетке, указанной ITU-T. Более узкая спектральная ширина повышает устойчивость к хроматической дисперсии.
4. Тенденции отрасли: эволюция от 400G до 1,6T
Благодаря экспоненциальному росту спроса на полосу пропускания в результате обучения моделей ИИ и облачных вычислений,оптический передатчиктехнологии претерпевают беспрецедентные изменения:
4.1 Наступление эры единой-длины волны 200G
Оптические модули 800G в настоящее время развертываются в больших масштабах, внутри которых используются такие архитектуры передатчиков, как 8x100 Гбит/с или 4x200 Гбит/с. Ведущие производители отрасли разрабатывают одноволновые- EML 200G и кремниевые фотонные модуляторы, прокладывая путь для оптических модулей 1,6T.
4.2. Ускоренная коммерциализация кремниевой фотоники
Традиционные дискретные передатчики (DFB с отдельным модулятором) сталкиваются с проблемами стоимости и высокой-плотности интеграции. Кремниевая фотоника использует КМОП-процессы для интеграции модуляторов на кремниевой подложке в сочетании с внешними или гибридными-интегрированными лазерами III-V, обеспечивая высокую-выходность и низкую-затратность крупномасштабной-фотонной интеграции.
4.3 Подключаемая оптика с линейным приводом (LPO) и оптическая-корпусная оптика (CPO)
Для снижения энергопотребления в вычислительных центрах искусственного интеллекта появляется технология LPO. Передатчики LPO исключают традиционный DSP (процессор цифровых сигналов) и используют микросхемы линейного драйвера для непосредственного управления лазером, что снижает энергопотребление примерно на 50%. Заглядывая в будущее, технология CPO направлена на объединение оптических передатчиков вместе с переключающим чипом, что фундаментально решает проблему потери высокочастотного электрического сигнала на дорожках печатной платы.
4.4. Прорыв в области тонкопленочного ниобата лития (TFLN).
В поисках более широкой полосы пропускания и более низкого энергопотребления тонкопленочные модуляторы из ниобата лития стали горячей точкой исследований. Они обеспечивают превосходную линейность и широкую полосу пропускания по сравнению с кремниевыми фотонными модуляторами и модуляторами InP, что позволяет им играть важную роль в передатчиках следующего-поколения 1,6Т/3,2Тл.
5. Заключение
Оптический передатчик — это не только физическая отправная точка оптической связи, но и «основной механизм», определяющий пропускную способность сети, расстояние передачи и стоимость системы.
Для промышленных пользователей при выборе оптических передатчиков важно не ограничиваться только параметром «скорость». Комплексная оценка должна включать:
Сценарий применения:Соединение на коротких-расстояниях внутри центров обработки данных по сравнению с магистральными телекоммуникационными сетями дальней-магистрали.
Структура затрат:Решения VCSEL подходят для крупномасштабных-приложений на коротких-расстояниях; EML и кремниевая фотоника подходят для сценариев с высокой-производительностью.
Надежность цепочки поставок:Возможности для производства высокоскоростных-лазерных чипов остаются ограниченными. Выбор производителей с независимыми возможностями исследований и разработок микросхем или стабильными цепочками поставок имеет решающее значение.
В связи с резким ростом спроса на вычислительные мощности искусственного интеллекта индустрия оптических коммуникаций переходит от традиционной модели «оптики, управляющей электричеством», к новой эре «оптики, определяющей сети». В качестве отправной точки оптической сети каждый технологический скачок в оптических передатчиках будет определять потолок пропускной способности для следующего поколения цифровой и интеллектуальной инфраструктуры.
