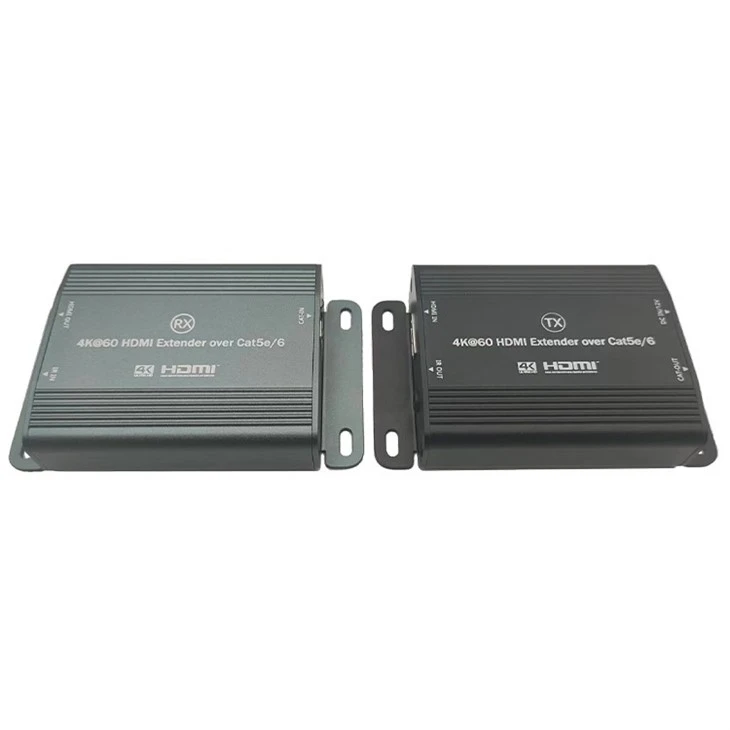

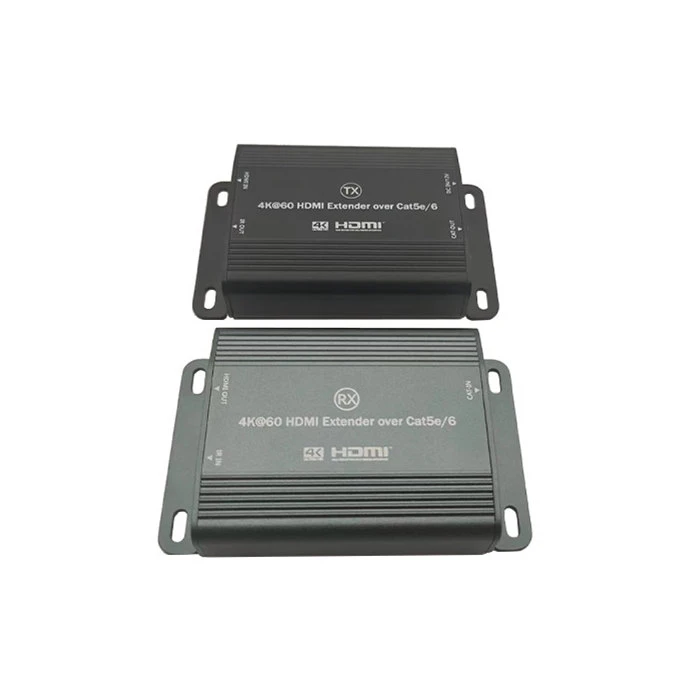

HDMI-удлинитель 4K, 60 Гц

Этот продукт состоит из передатчика (TX) и приемника (RX), в котором в качестве среды передачи используется сетевой кабель и используется новейшая технология расширения усиления. Передатчик и приемник могут расширять передачу по одному сетевому кабелю и совместимы с сетевыми кабелями CAT5e/6. Сигналы высокого-разрешения могут быть расширены до 100 метров по CAT5e, а сигналы сверх-высокого-разрешения могут быть расширены до 70 метров по CAT6 с нулевой задержкой. Изделие поддерживает функцию инфракрасного возврата, что делает удобным дистанционное управление. Он также имеет возможность-саморегулировки сетевых кабелей, автоматически настраивая разрешение для получения оптимальных эффектов, что делает его простым и удобным в использовании. Этот удлинитель HDMI 4K, 60 Гц подходит для видеоконференций, мультимедийных спортивных баров, мультимедийного образования, цифровой рекламы, общественных досок объявлений и многого другого.

1. С помощью сетевого кабеля Cat6 дальность передачи широкоугольного изображения сверх-высокой- четкости можно увеличить до 100 метров.

2. Высокопроизводительный-чип идеально поддерживает низкую задержку и синхронно выводит аудио и видео сверх-высокой- четкости 4K60 Гц, с плавным и четким изображением и стабильными сигналами.

3. Красивый корпус из алюминиевого сплава обладает сверх-высокой эффективностью рассеивания тепла, нулевым уровнем шума, легким весом и возможностью настенного-монтажа, что делает его компактным и прочным.

4. Этот удлинитель HDMI 4k 60 Гц подключи и работай без установки драйверов, что позволяет легко сочетать внутреннюю отделку с высокой скрытностью и простой установкой.

◆ Расширьте расстояние передачи HDMI до 70 м через Cat6.

◆ Ultra HD: поддержка разрешения видео до 4K при 60 Гц.

◆ Цельный алюминиевый сплав обеспечивает эффективный отвод тепла на протяжении всего срока службы.

◆ Plug & Play: установка драйверов не требуется.

◆ Встроенная функция IR Passback для управления источником из любой точки дома.

◆ Примените функцию POC для подачи питания на устройство.

Содержание



Передатчик (TX) x1

Приемник(RX)x1

Используйте Руководствоx1

Удлинительный кабель инфракрасного передатчика x1 (опционально)

Удлинительный кабель инфракрасного приемника x 1 (опционально)

Адаптер питанияx1



Требования

1. Источник сигнала:
Сигнальное устройство с выходным портом HDMI, например DVD-плеер, Play Station, телеприставка,-персональный компьютер или ПК и т. д.

2.Дисплей:
Устройство отображения с входным портом HDMI, например SDTV, HDTV, проектор и т. д.

3.Сетевой кабель:
Неэкранированный или экранированный сетевой кабель категории 5/6 (UTP/STP CAT5e/6) со стандартными разъемами сетевого кабеля, подключенными параллельно на обоих концах.

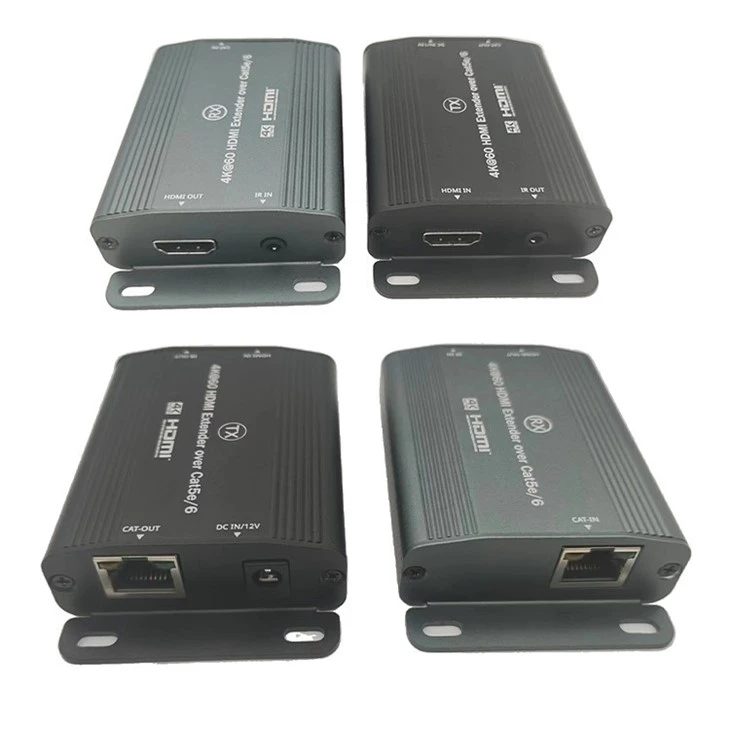

Представлять

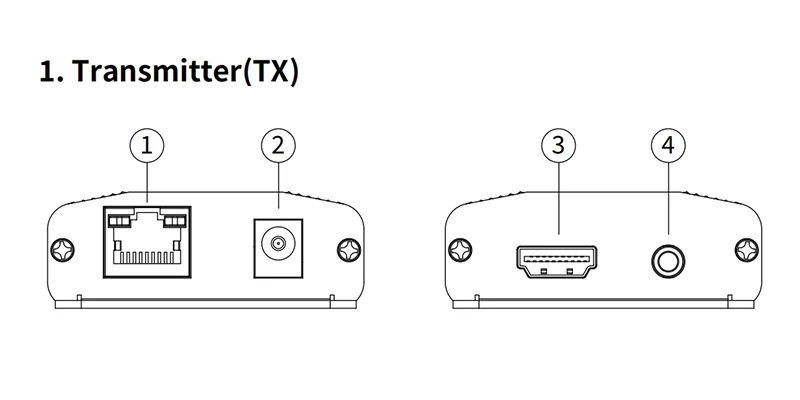

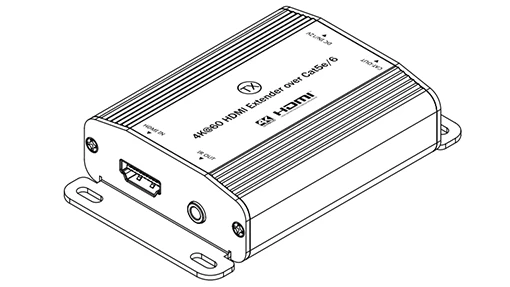

Передатчик (TX)

①Выходной порт RJ45: соединяет основные блоки передатчика (TX) и приемника (RX) с помощью сетевого кабеля.

②Входной порт питания: вставьте стандартный адаптер питания постоянного тока 12 В/мА, входящий в комплект данного продукта, или другие стандартные адаптеры питания, соответствующие требованиям к номинальному напряжению.

③Входной порт HDMl: соединяет основной блок источника сигнала с
основной блок передатчика (TX) с помощью кабеля HDMl.

④Гнездо удлинительного кабеля инфракрасного передатчика: вставьте удлинительный кабель инфракрасного передатчика, поставляемый в комплекте с данным изделием, и разместите инфракрасный передатчик как можно ближе к принимающему устройству, чтобы передать инфракрасный сигнал от приемника.

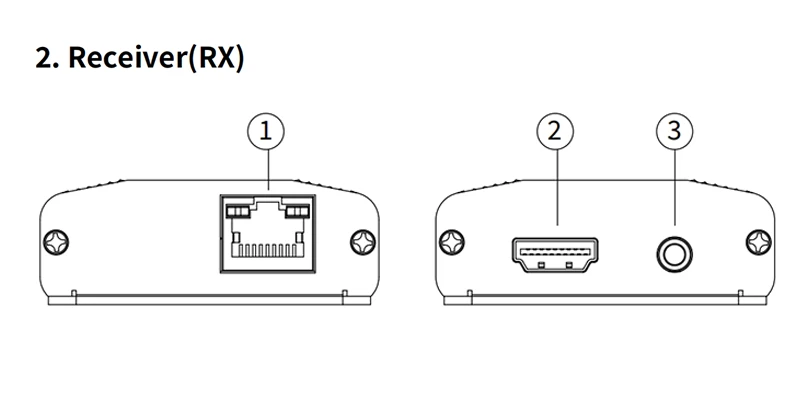

Приемник(RX)

①Входной порт RJ45: соединяет основные блоки передатчика (TX) и приемника (RX) с помощью сетевого кабеля.

②Порт HDMlinput: используется кабель HDMl для подключения устройства отображения к основному блоку приемника (RX).

③Гнездо удлинителя инфракрасного приемника: подключает прилагаемый удлинитель инфракрасного приемника и позволяет использовать пульт дистанционного управления в радиусе действия инфракрасного приемника.

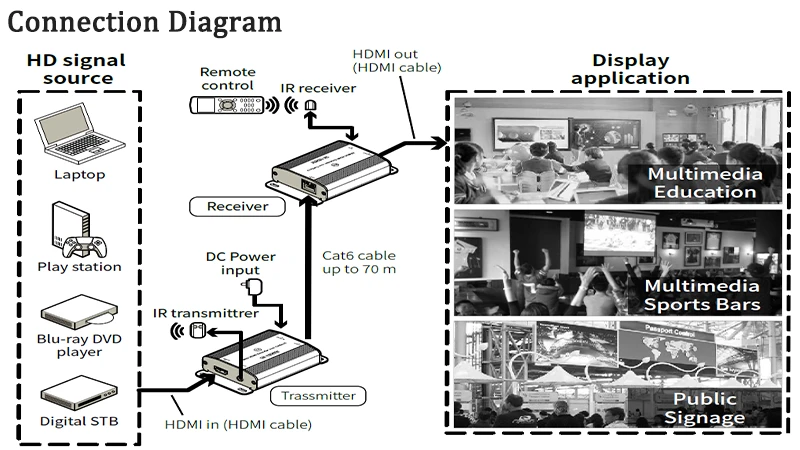

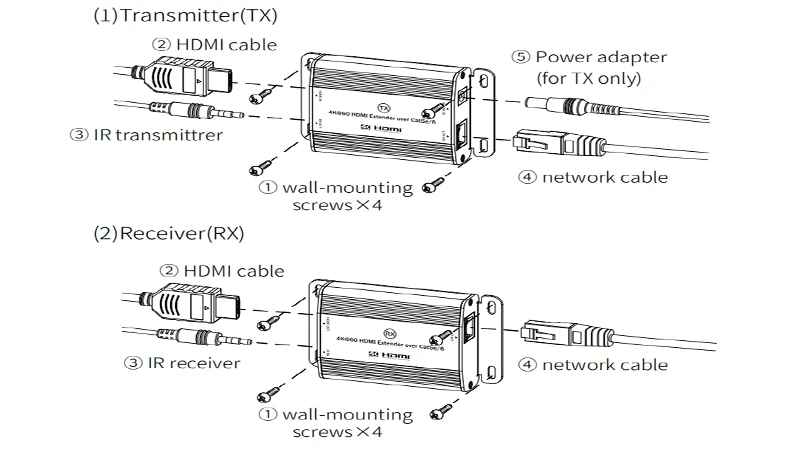

Установка и подключение

Инструкции по подключению:

①Используйте кабели HDMl для подключения устройства источника сигнала к передатчику. ter (TX), а устройство отображения — к основному блоку приемника (RX).

②Используйте стандартный сетевой кабель с неэкранированным или экранированным CAT5e/6(UTP/STP) и параллельной проводкой для подключения основного блока передатчика (TX) к основному блоку приемника (RX).

③Подключите шнур питания, чтобы запустить и работать автоматически.

Инструкции по инфракрасному пульту дистанционного управления:

①Подключите удлинительный кабель инфракрасного передатчика к разъему LR OUT на передатчике (TX), а удлинительный кабель инфракрасного приемника к разъему LR INiack на приемнике (RX).

②Головку инфракрасного излучателя удлинительного кабеля следует располагать как можно ближе к окну приема инфракрасного излучения устройства-источника сигнала.

③Используйте инфракрасный пульт дистанционного управления устройства-источника сигнала, чтобы нацелиться на инфракрасный приемник, который был правильно подключен к приемнику (RX), для удаленного выбора каналов и управления воспроизведением дорожек.

Вопрос: Изображение на экране телевизора ненормальное, мерцает, звук не работает.
заикание.

О: (1) Проверьте, правильно ли закреплен сетевой кабель и находится ли его длина в допустимых пределах.

(2) Выключите питание и включите сторону передачи.

Вопрос: Оранжевый индикатор на разъеме RJ45 приемного конца приемника не горит.

О: (1) Убедитесь, что сетевой кабель является стандартным сетевым кабелем с параллельными соединениями на обоих концах.

(2) Проверьте, в порядке ли входной сигнал HDMl на стороне TX.

(3) Выключите питание и включите сторону передачи.

Вопрос: Оранжевый индикатор на разъеме RJ45 приемного конца приемника мигает, но изображение не выводится.

О: (1) Проверьте, поддерживает ли дисплей текущий режим сигнала HDMl.

(2) Проверьте, правильно ли закреплены кабель HDMl и дисплей.

(3) Попробуйте отсоединить и снова подключить сетевой кабель или выключить и снова включить конец передачи.
