Описание

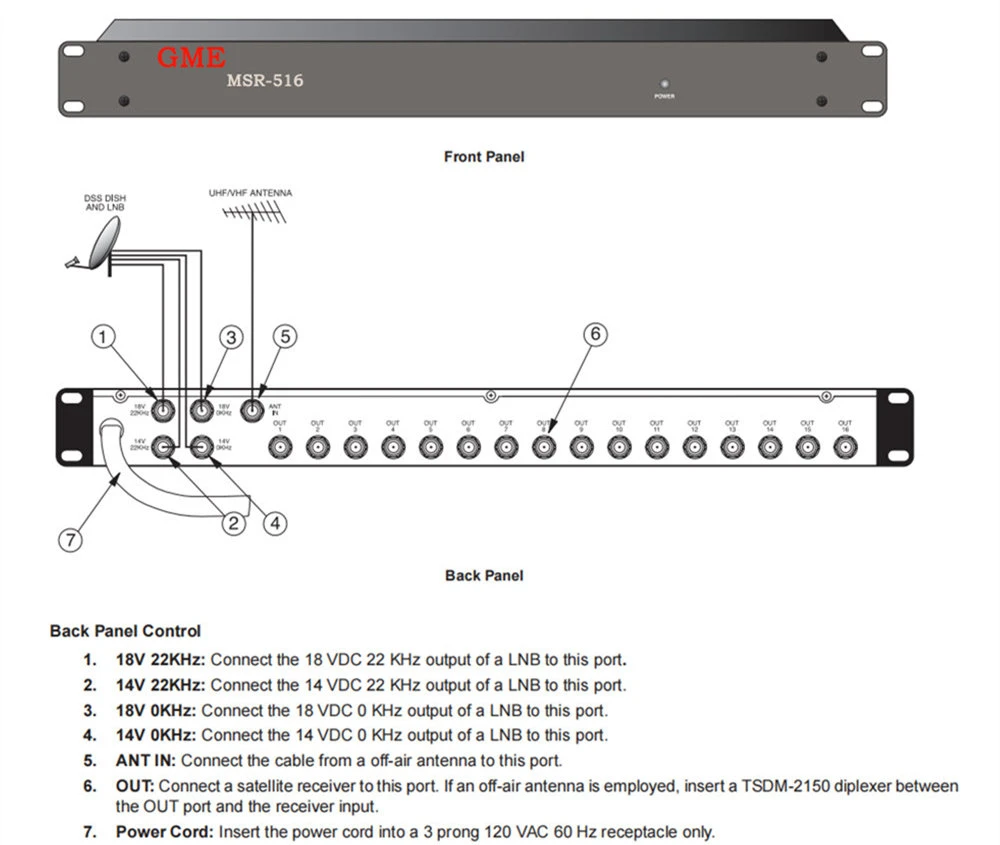

Монтируемый в стойке MSR-516 совместим с системами приема антенны DIRECTV фазы три, обеспечивая 4 входа LNB и 1 антенну, а также 16 выходов.. 5Спутниковый мультипереключатель X16, монтируемый в стойку. Постоянный тон 22 кГц подается на 2 входных порта, а 14 или 18 В постоянного тока подаются для питания LNB и выполнения внутренней коммутации.
- Простой дизайн интерфейса с 5 входами обеспечивает 4 входа спутниковой полярности, 1 антенну для эфира и 16 выходов для быстрой установки.
- Спутниковый мультипереключатель 5X16, монтируемый в стойку. Широкий диапазон частот: 40–2150 МГц.
- Совместимость с DIRECTV Phase III и другими системами приема, в которых используется матрица PIN-диодов с переключением тонов 22 кГц, сокращает время смены полярности и цифровые артефакты, обеспечивая стабильное качество изображения.
- Для питания конвертера и внутреннего переключения предусмотрены напряжение 14 или 18 В постоянного тока и тон 22 кГц. Встроенный-усилитель компенсирует вносимые потери, уменьшая потребность во внешнем усилении. Высокоэффективный внутренний источник питания для тяжелых условий-устраняет чрезмерные требования к потреблению тока на приемниках.
Спецификация
|
Место происхождения: Гуандун, Китай. |
|||
|
Номер модели: GDMS-003-2 (MSR-516) |
|||
|
ЭЛЕМЕНТ |
ТИПИЧНЫЙ |
ПРЕДЕЛ КК |
УСЛОВИЯ ИСПЫТАНИЙ |
|
ЧАСТОТА. ДИАПАЗОН |
|
|
|
|
МУРАВЬЯ В |
|
|
54~806 МГц |
|
суббота |
|
|
950~2150 МГц |
|
ВНЕ |
|
|
54~2150 МГц |
|
Вносимые потери / (ANT IN) |
0 дБ |
-1,5 дБ Макс. |
54 ~ 550 МГц |
|
0 дБ |
-2,5 дБ Макс. |
551 ~ 806 МГц |
|
|
УСИЛЕНИЕ(САТ ВХОД) |
4 дБ |
2 дБ Мин. |
950 ~ 1750 МГц |
|
2 дБ |
0 дБ Мин. |
1751 ~ 2150 МГц |
|
|
ИЗОЛЯЦИЯ |
|
|
|
|
ПЕРЕКРЕСТНАЯ ПОЛЯРИЗАЦИЯ |
- 30 дБ |
- 25 дБ Мин. |
950 ~ 2150 МГц |
|
ВЫХОД В ВЫХОД |
- 15 дБ |
- 14 дБ Мин. |
54 ~ 806 МГц |
|
- 30 дБ |
- 28 дБ Мин. |
950 ~ 2150 МГц |
|
|
СБИТ-СБИТ |
- 40 дБ |
- 35 дБ Мин. |
950 ~ 2150 МГц |
|
ЗАТУХАНИЕ ПОЛОСЫ ЗАГЛАВАНИЯ |
2 0 дБ |
15 дБ мин. |
ANT ПОРТ @ НА 950 МГц |
|
|
2 0 дБ |
15 дБ мин. |
САТ-ПОРТ @ НА 806 МГц |
|
ВОЗВРАТНЫЕ ПОТЕРИ |
|
|
|
|
ВВОД/ВЫВОД |
- 6 дБ |
- 5дБ мин. |
54 ~ 806 МГц |
|
- 10 дБ |
- 8 дБ мин. |
950 ~ 1450 МГц |
|
|
- 8 дБ |
- 6 дБ мин. |
1451 ~ 2150 МГц |
|
|
ВХОДНЫЕ ВОЗМОЖНОСТИ |
|
|
|
|
(КОМПРЕССИЯ 1 дБ) |
|
|
|
|
МУРАВЬЯ В |
108 дБмВ |
106 дБнВ мин. |
НА ВХОДЕ 67,25 МГц |
|
суббота |
110 дБмВ |
108 дБнВ мин. |
НА ВХОДЕ 950 МГц |
|
ТОЧКА ПЕРЕКЛЮЧЕНИЯ LHCP/RHCP |
|
14,0 ~ 15,0 В постоянного тока |
|
|
ТОЧКА ПЕРЕКЛЮЧЕНИЯ МНОГО-ПЕРЕКЛЮЧАТЕЛЕЙ 22 КГЦ |
|
150~300Впик-пик |
Тестовый сигнал прямоугольной волны |
|
|
|
|
Нет механического |
|
ВЫХОДНОЙ СИГНАЛ 22 кГц |
|
|
|
|
ЧАСТОТА ПЕРСОНАЖА. |
|
22±4 кГц |
|
|
АМПЛИТУДА |
|
650±250мВпик-пик |
|
|
СМЕЩЕНИЕ НАПРЯЖЕНИЯ/ТОКА |
|
|
|
|
ФИКСИРОВАННОЕ НАПРЯЖЕНИЕ СМЕЩЕНИЯ LNB |
|
|
|
|
ПОРТ 13 В/0 кГц 13 В/22 кГц |
|
12,8~13,5 В постоянного тока |
0~300мА |
|
ПОРТ 18 В/0 кГц 18 В/22 кГц |
|
17,9~18,9 В постоянного тока |
0~450мА |
|
ВХОДНАЯ МОЩНОСТЬ |
|
120 В переменного тока ± 10%, 60 Гц |
|
|
РАЗЪЕМ |
|
Тип "F" Женский |
ВСЕ ПОРТЫ |
|
ИМПЕДАНС |
|
75Ом |
ВСЕ ПОРТЫ |
