Описание

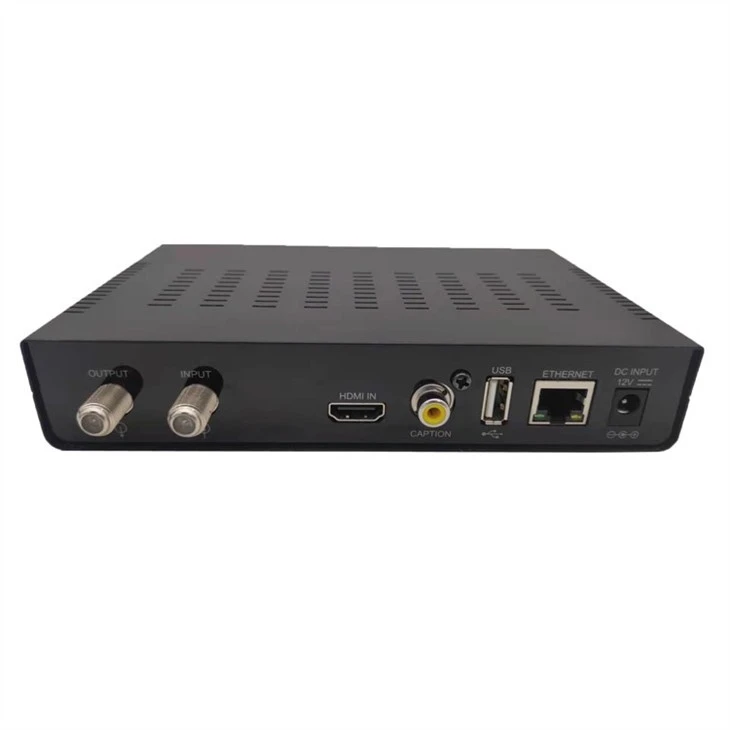

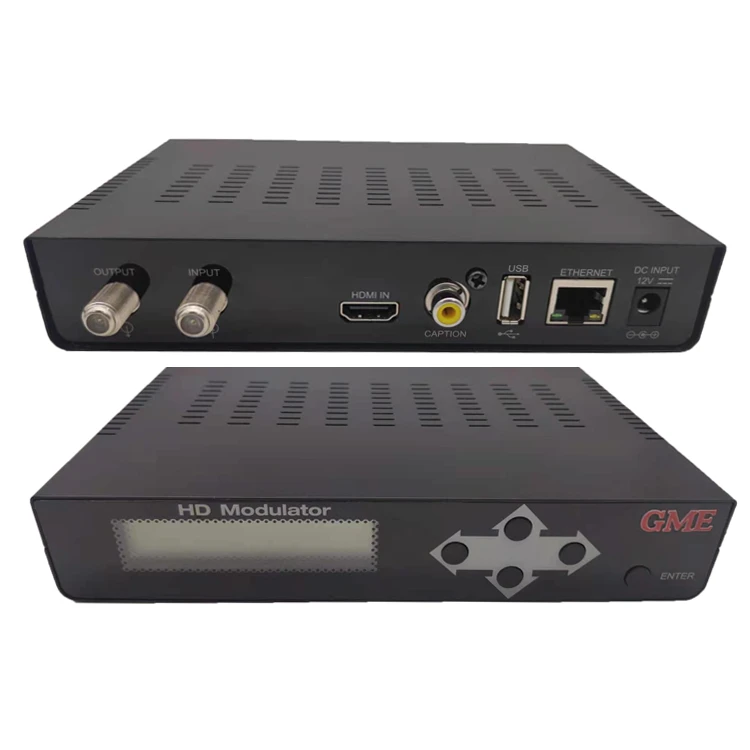

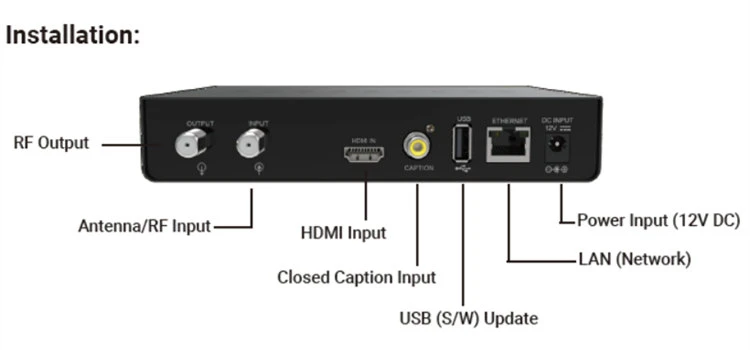

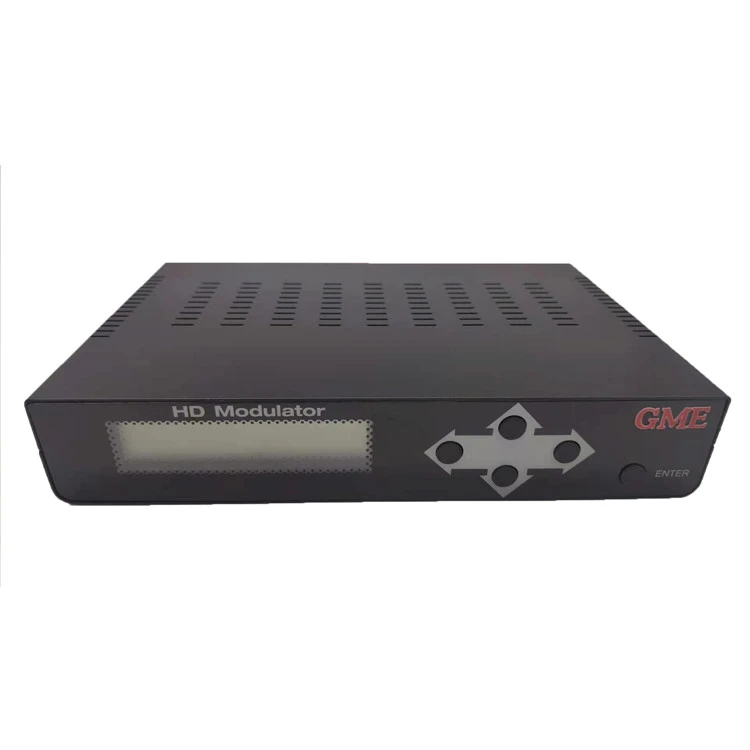

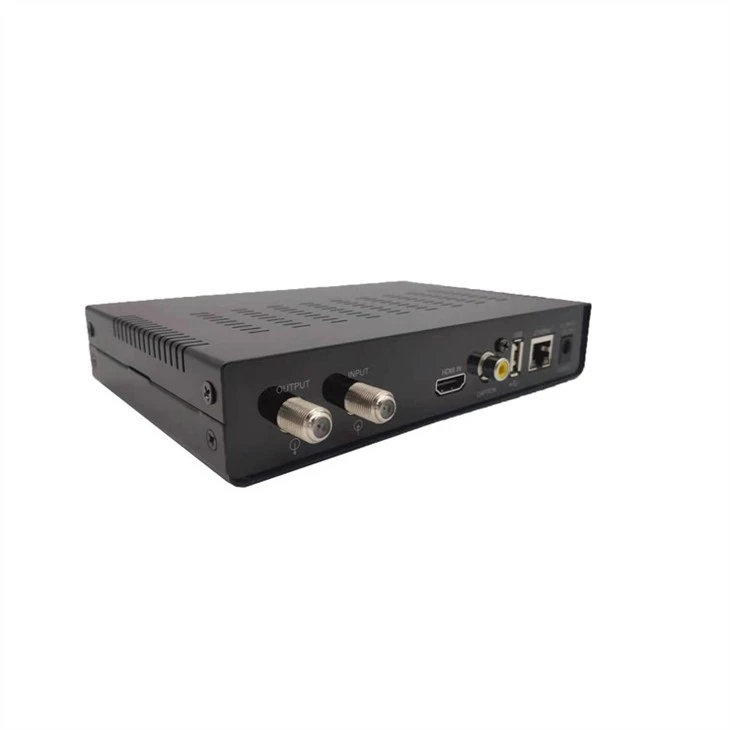

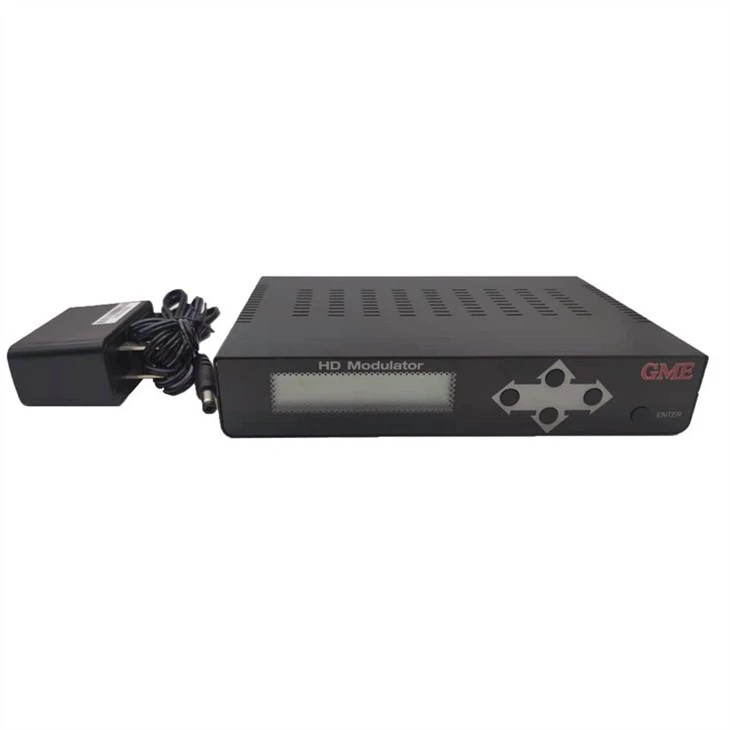

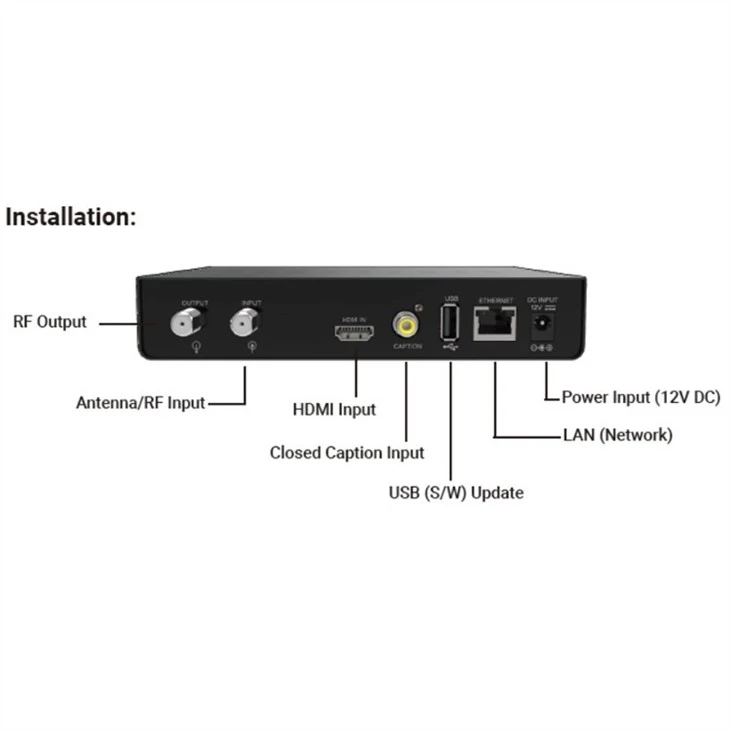

Модулятор Channel Master HD ATSC — это кодер/модулятор-профессионального уровня, предназначенный для установки в коммерческих и жилых помещениях. Модулятор ATSC HD преобразует видеосигнал из формата HDMI в формат цифрового канала (ATSC). Затем цифровой канал можно вывести через коаксиальный радиочастотный выход на задней панели устройства. Номер цифрового канала (Каналы 1-99) выбирается пользователем. Цифровые каналы, генерируемые этим устройством, можно сканировать и настраивать с помощью большинства ТВ-тюнеров и-приставок ATSC/OTA. Оснащенный дисплеем на передней панели и кнопками навигации по меню, такие параметры, как номер радиочастотного канала, номер виртуального канала и уровень радиочастотного выхода, можно настроить без использования компьютера. Модулятором также можно управлять по локальной сети через встроенный порт Ethernet.
Спецификация
|
Место происхождения: Гуандун, Китай. |
|||
|
Номер модели: GDM-023 (CM-1050) |
|||
|
ЭЛЕМЕНТ |
ТИПИЧНЫЙ |
ПРЕДЕЛ КК |
УСЛОВИЯ ИСПЫТАНИЙ |
|
1. Радиочастотный выход |
|||
|
Разъем |
Женский ТИП-F |
|
|
|
Импеданс |
75 Ом |
|
|
|
Диапазон выходной частоты |
CH2~CH69 |
57 МГц ~ 803 МГц |
|
|
Низкочастотный диапазон CH2~CH13 |
57 МГц ~ 213 МГц |
|
|
|
Высокочастотный диапазон CH13~CH69 |
473–803 МГц |
|
|
|
Уровень РЧ-выхода |
100 дБмкВ |
100 дБмкВ ± 5 дБмкВ |
|
|
Регулировка уровня RF-выхода |
|
0дБм~-30дБм |
|
|
МЭР |
|
Больше или равно 33 дБ |
|
|
2. Радиочастотный вход |
|||
|
Разъем |
Женский ТИП-F |
|
|
|
Импеданс |
75 Ом |
|
|
|
ЧАСТОТА. ДИАПАЗОН |
|
|
50~950 МГц |
|
Вносимые потери |
- 4.8дБ |
- 4.8 дБ МАКС. |
|
|
3. ВХОД HDMI |
|||
|
Разъем |
РАЗЪЕМ HDMI |
|
|
|
Совместимый формат |
|
Авто / 480I / 480P / 576I / 576P / 720P / 1080I / 1080P |
|
|
4. Функция передней панели |
|||
|
|
|
ВХОДИТЬ |
|
|
|
▲ВВЕРХ |
|
|
|
|
▼Вниз |
|
|
|
|
◀ Левый |
|
|
|
|
▶ Верно |
|
|
|
Отображать |
|
ЖК-дисплей |
|
|
5. USB2.0 |
|||
|
Разъем |
РАЗЪЕМ USB2.0 |
|
|
|
Сигналы |
|
|
Обновление прошивки |
|
Силовая нагрузка USB |
|
5 В постоянного тока 0,5 А |
|
|
6. Ethernet |
|||
|
Ethernet-порт |
|
РГ45, 100М |
|
|
Удаленное управление |
|
Веб-управление |
|
|
7. Подпись |
|||
|
Входные разъемы |
|
Скрытые субтитры (RCA желтый) |
|
|
8. Общие данные |
|||
|
Программное обеспечение |
|
Версия программного обеспечения |
|
|

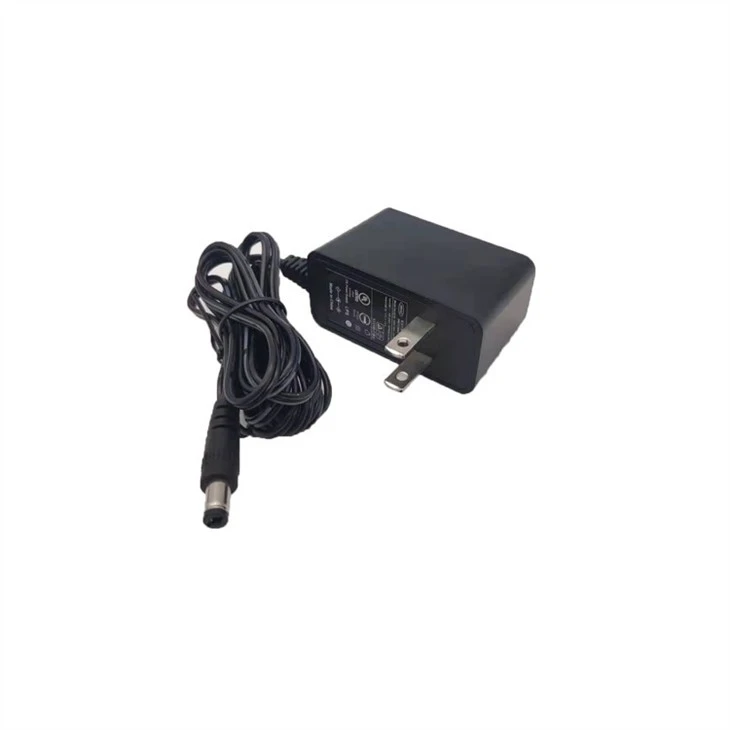

Напряжение питания |
|
100 В~240 В переменного тока |
|
|
Потребляемая мощность Макс. |
|
10W |
Макс. 10 Вт на входе переменного тока |
|
Рабочая температура |
|
от +5 градуса до + 40 градуса |
|
|
Температура хранения |
|
от -20 градусов до + 65 градусов |
|
|
Относящийся к окружающей среде |
|
|
|
|
Температура |
|
от 0 градусов до + 40 градусов |
|
|
Влажность |
|
от 40 до 90 прав. |
|
|
Механические характеристики |
|
|
|
|
Размеры |
|
172*126*32 мм |
|
|
Масса |
|
Примерно 0,6 кг |
|
Goodmind Electronics (Шэньчжэнь) Co., Ltd.
Компания Goodmind Electronics (Shenzhen) Co., Ltd. была основана в 1992 году и специализируется на системе телевещания. Собственные вертикально интегрированные производственные мощности с опытной и профессиональной командой инженеров предоставляют услуги ODM для систем кабельного / спутникового / наземного / IPTV-вещания.
опыта работы в отрасли
территория производственного здания

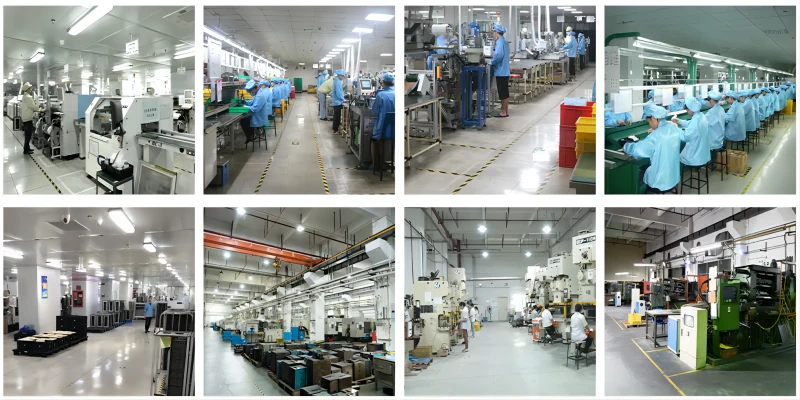

производственный рабочий цеха
персонал исследований и разработок
Высокое качество
Качество определяет всё. Весь завод придерживается ежедневных стандартов управления 5S. В процессе производства мы строго следуем процессам контроля качества на различных этапах, включая контроль качества, IPQC, контроль качества, CFQC, контроль качества как в производственном процессе, так и в поступающих материалах, а также строгий контроль качества и управление цепочкой поставок.
OEM/ODM-услуги
Индивидуальные исследования и разработки оборудования для обработки сигналов по всей отраслевой цепочке, подкрепленные 30-летним опытом исследований и разработок. Овладев новыми технологиями, мы отвечаем требованиям к высокому-качестве и эффективности индивидуальной настройки, предоставляя-универсальное решение.
Профессиональная команда
У нас есть команда инженеров-проектировщиков промышленной продукции, которые могут проектировать и разрабатывать решения в соответствии с требованиями заказчика. Имея собственную лабораторию, мы располагаем комплексной производственной системой, охватывающей создание форм, функциональную разработку, проектирование схем, экспериментальные испытания, производство пресс-форм, литье под давлением и сборку для удовлетворения разнообразных потребностей.
Что такое HD-модулятор?
Каждый входной сигнал HDMI преобразуется в радиочастотный сигнал (или «антенный») с помощью модулятора HDMI-. Его можно распространить через обычный домашний телевизионный кабель; для этого не требуется специальный кабель. Каждый подключенный телевизор позволит вам просматривать все источники HDMI в полном высоком разрешении.
Часто задаваемые вопросы
Вопрос: Что такое модулятор HD ATSC?
Ответ. Модулятор HD ATSC – это устройство, которое преобразует видео- и аудиосигналы высокой-разрешения (HD) в стандартный формат ATSC для цифрового телевизионного вещания.
Вопрос: Как работает модулятор ATSC?
Ответ: Он принимает цифровой сигнал HD и модулирует его в определенный формат, определенный стандартом ATSC. Этот модулированный сигнал затем может транслироваться по радиоволнам.
Вопрос: Какова цель использования модулятора ATSC?
О: Основная цель — обеспечить передачу цифрового HD-контента по воздуху, сделав его доступным для зрителей с ATSC-совместимыми телевизионными приемниками.
Вопрос: Каковы ключевые особенности модулятора HD ATSC?
О: Функции могут различаться, но общие из них включают поддержку различных форматов видео и аудио, параметры модуляции, соответствующие стандартам ATSC, а иногда и дополнительные функции, такие как исправление ошибок.
