Описание

От 250 до 2150 МГц DBS Amplifi ER с увеличением 25 дБ, питание LNB и компенсация наклона .

Ситуация

DBS от 250 до 2150 МГц сигналы от двойного LNB должны быть включены, заблокированы полярностью и усилились для подачи нескольких переключателей .

Решение

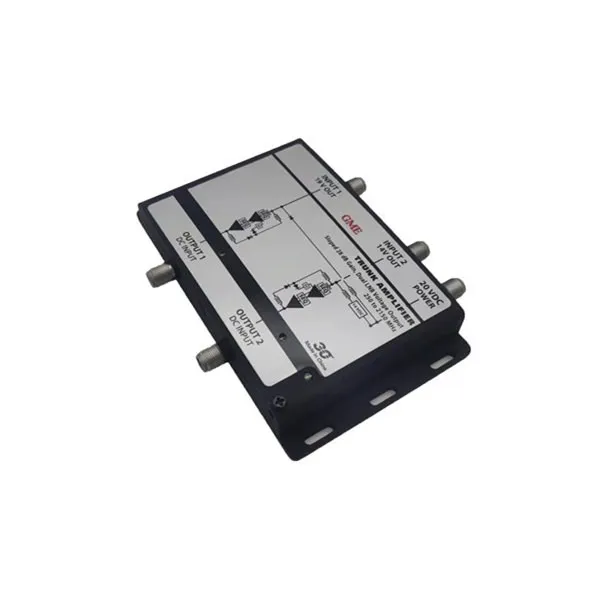

28 дБ двойной модель усилителя LNB SD TA 282- T Power A DBS DUAL LNB, усиливает сигналы и предварительно поднимает высокие частоты, чтобы компенсировать наклон кабеля .

Спецификация

Место происхождения: Гуандун, Китай
Номер модели: gdamp -018 (sd ta 282- t)
ЭЛЕМЕНТ	Типичный	Q . c предел	Условия испытания
FREQ . Диапазон			250-2150 MHZ
Прирост
	+20 дБ	+18 db min	950 МГц
	+24 дБ	+22 db min	1750 МГц
	+28 дБ	+26 db min	2150 МГц
Плоскостность
За исключением склона	± 0,2DB	± 0,5db макс	Любая группа 24 МГц
Склон	6db	5 дБ МИН	250-2150 MHZ
Возвращаяся потеря
Ввод/Вывод	-12 дБ	-10 db min	250-2150 MHZ
Изоляция
Поляризация	-35 дБ	-30 db min	250-2150 MHZ
Ввод на вход	-35 дБ	-30 db min	250-2150 MHZ
Вывод на вывод	-35 дБ	-30 db min	250-2150 MHZ
Входная возможность
1db сжатие	96dbuv	95DBUV Макс	При входе 950 МГц
DC до напряжения капли		1,2 В постоянного тока Макс	Вывод для ввода
Импеданс		75 Ом	Входной/выходной порт
Разъем		F тип женского пола	Все порты
Вне напряжения на входном порту
Вход1 порт		19 ± 0,5 В постоянного тока	Нагрузка 500 мА
Порт ввода2		13 ± 0,5 В постоянного тока	Нагрузка 500 мА
Мощный адаптер
Вход		100-240 VAC, 50/60 Гц
Выход		20 В постоянного тока, 1200 мА
Уровень CEC		VI
